Günümüzün hızla dijitalleşen ulaşım ekosisteminde, alışveriş merkezlerinin otopark alanlarını akıllı enerji terminallerine dönüştüren elektrikli araç şarj istasyonu entegrasyonu; yalnızca çevresel sürdürülebilirliği desteklemekle kalmayıp, aynı zamanda yüksek gerilim trafo kapasitesinden yük dengeleme algoritmalarına kadar uzanan karmaşık bir teknik planlama ve mühendislik disiplini gerektirmektedir. Bu rehberde, AVM’lere elektrikli araç sarj istasyonu kurulumu sürecini planlama aşamasından teknik kuruluma, yazılım entegrasyonundan yasal süreçlere kadar adım adım ele alacağız.
İlginizi Çekebilir: Site ve Apartmanlara Elektrikli Şarj İstasyonu Kurulumu
AVM’lere Elektrikli Araç Şarj İstasyonu Kurulumu Öncesi Planlama
Her otoparkın elektrik altyapısı, kapasitesi ve kullanıcı profili farklıdır. Standart bir maliyet modeli yerine proje bazlı analiz yapmak, yatırımın potansiyelin altında performans göstermesini önler.
Araç Trafiği ve Kullanıcı Profili Analizi
Günlük ziyaretçi profili, ortalama kalış süresi ve zirve saatlerin netleştirilmesi gerekir. AVM’lerde kısa süreli park baskınken, ofislerde daha uzun süreli şarj davranışı görülür. Aynı anda kaç aracın şarj talep edeceği, hizmet kalitesi hedefleriyle birlikte ölçülmelidir. Başlangıçta sahadaki elektrikli araç sayısı kadar, yakın çevredeki büyüme potansiyeli de dikkate alınmalıdır. Özellikle misafir, kiracı ve filo kullanıcıları için farklı hizmet seviyeleri tanımlamak fayda sağlar.
Mevcut Elektrik Altyapısı Değerlendirmesi
Ana pano, kablo kesitleri, mevcut trafo ve bağlantı gücü kontrol edilir. Pano konumu, kablo güzergâhı ve topraklama kalitesi incelenir; ayrıca yangın güvenliği gereklilikleri kontrol edilir. Mevcut sözleşme gücü ve trafo rezervi ölçülerek talep profili çıkarılır. Elektrikli araç sayısı arttıkça, eşzamanlı kullanım senaryoları daha gerçekçi hesaplanmalıdır. Gerekirse dağıtım şirketinden güç artışı talebi planlanır.
AC ve DC Şarj Ünitesi Seçimi
AC şarj istasyonları 22 kW güç sunar, düşük kurulum maliyeti ve 2-6 saat şarj süresi ile uzun süreli park alanları için idealdir. Daha düşük birim gelir sağlasa da yüksek kullanım sürekliliği gösterir. DC şarj istasyonları ise 60-400 kW+ güç ile 20-40 dakikada şarj tamamlar. Yüksek devir hızı sayesinde daha fazla müşteri sirkülasyonu sağlar ve premium fiyatlandırma ile yüksek gelir potansiyeli sunar. Doğru konumlandırılmış bir AVM şarj istasyonu yatırımı AC sistemlerde 24-36 ay, DC sistemlerde 18-30 ay aralığında başabaş noktasına ulaşabilir.

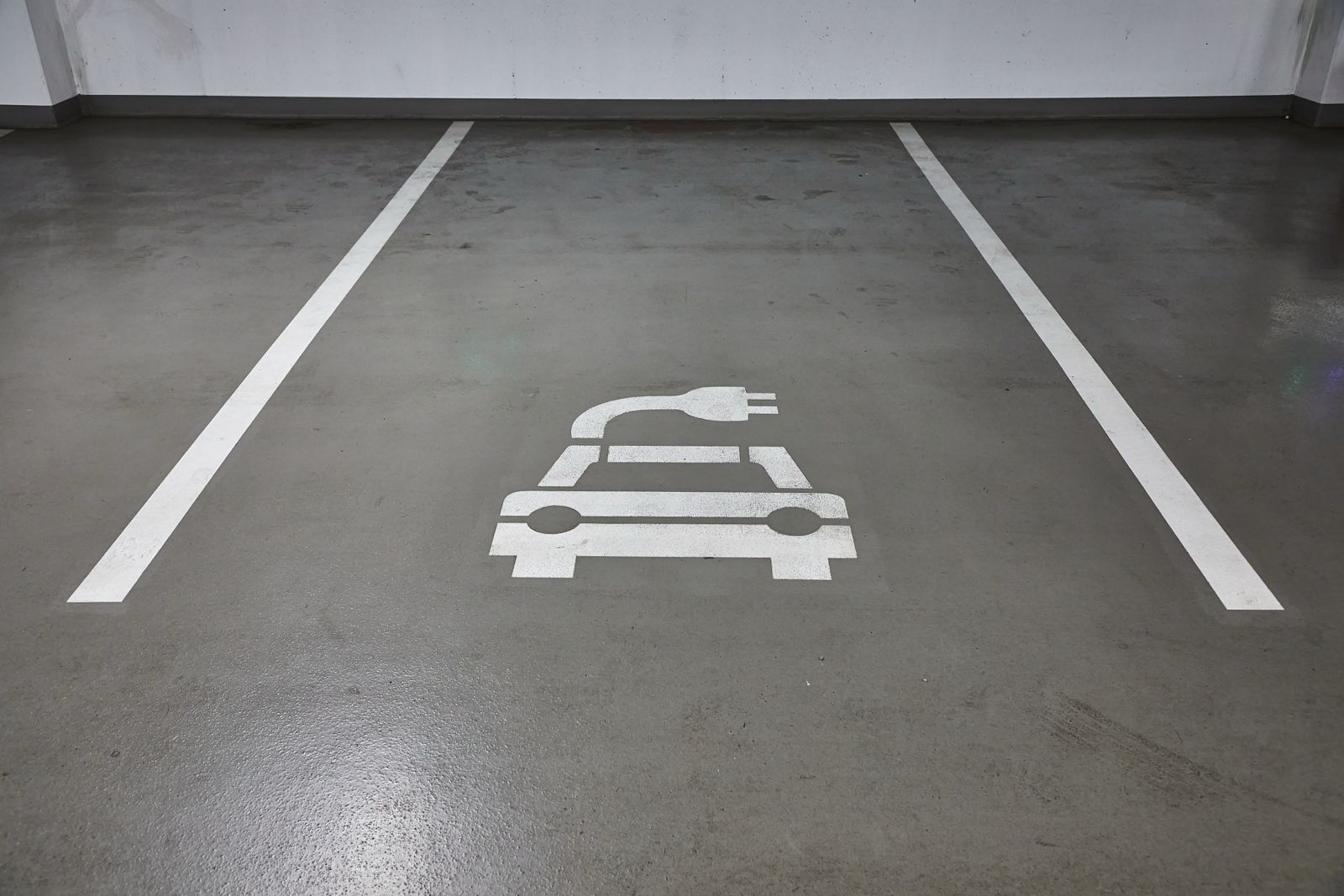

Kurulum Bölgesi ve Otopark Yerleşim Planı
Giriş-çıkış yoğunluğu ve park çizgileri değerlendirilerek şarj istasyonu noktaları erişilebilir şekilde konumlandırılır. Doğru konumlandırma, kullanıcı deneyimini artırırken ilerideki genişleme maliyetlerini de düşürür. Şarj istasyonu sayısı ve konumları, dolaşımı bozmayacak şekilde planlanmalıdır.
Teknik Altyapı Kurulum Adımları
Planlama tamamlandıktan sonra teknik kurulum aşamasına geçilir. Saha keşfi ve fizibilite çalışmaları tamamlanmış bir projede kurulum süreci dört ana adımdan oluşur.
Elektrik Panosu ve Trafo Kapasite Kontrolü
Yetkili elektrik mühendisi veya sertifikalı elektrikçi tarafından yerinde keşif yapılır. Mevcut elektrik panosu, sigorta kapasitesi, kablo kesitleri ve topraklama durumu incelenir. Trafo gücü ile mevcut sürekli yük arasındaki fark, kullanılabilir rezerv gücü belirler. Sözleşme gücünden maksimum tüketim değeri çıkarılarak rezerv güç hesaplanır. Örneğin, 2000 kW sözleşme gücü olan bir AVM’de maksimum tüketim 1904.1 kW ise, rezerv güç 95.9 kW olarak belirlenir. Kurulacak şarj istasyonunun kapasitesi rezerv güçten fazla ise, sözleşme gücünü yükseltme talebinde bulunulması gerekir. Yetersiz kapasite durumunda elektrik dağıtım şirketine başvurularak altyapı iyileştirmeleri planlanır.
Kablo Hattı ve Enerji Dağıtım Sistemi Kurulumu
Panodan şarj noktasına kadar uygun kesitte bakır kablo döşenir. 7.4 kW tek fazlı cihaz için en az 3×6 mm² kesitinde kablo kullanılırken, 11 kW veya 22 kW üç fazlı cihazlar için 5×6 mm² ile 5×10 mm² arasında kesitler tercih edilir. Kablolama bina içinde sıva altı veya kanal sistemleri içinde, bina dışında ise yeraltı borular içinde yapılır. Şarj cihazının gücüne uygun B veya C eğrili otomatik sigorta panoya eklenir. 30 mA kaçak akım rölesi takılır; DC kaçak akımlara karşı koruma için Tip B RCD kullanılır. Topraklama bağlantısı kontrol edilir ve direnci 5 ohm altında tutulur. İşletme ve koruma topraklamasının 2Ω’un altında olması gerekir.
DC şarj üniteleri (hızlı şarj), AC ünitelerden farklı olarak çok daha yüksek akım değerlerine ulaştığı için kablo kesit hesabı hem güvenlik hem de verimlilik açısından kritiktir. DC sistemlerde voltaj düşümü (voltage drop) toleransı çok daha düşüktür; bu yüzden mesafe arttıkça kesitler hızla kalınlaşır.
DC şarj istasyonlarında genelde NYY (YVV) veya NAYY (alüminyum ise) tipi yer altı kabloları tercih edilir. Aşağıdaki tablo, yaklaşık 25-30 metrelik bir mesafe için standart bakır kablo kesitlerini göstermektedir.
Şarj İstasyonu Fiziksel Montajı
Şarj ünitesinin sağlam bir zemin üzerinde kurulması, dış etkenlere karşı dayanıklılığını artırır. Beton zemin su yalıtımı ve taşıma kapasitesi göz önünde bulundurularak hazırlanır. Vidalama ve ankrajlama işlemleri üretici teknik şartnamesine göre gerçekleştirilir. Tüm kablolar IP koruma seviyesine uygun geçiş noktalarından geçirilir. Kapalı garajlarda yeterli havalandırma koşulları sağlanır. Kurulum TSE yönetmeliklerine ve standartlarına uygun yapılır.
Test ve Devreye Alma İşlemleri
Tüm bağlantılar, termal kamera ile ısınma kontrolü yapılır ve koruma elemanlarının devreye girişi test edilir. Topraklama direnci ölçülerek 2Ω’dan düşük olduğu doğrulanır. İzolasyon ölçümleri yapılır ve eşik değerinin altındaki kablolar değiştirilir. Voltaj, akım ve topraklama değerleri ölçülerek fonksiyon testleri yapılır. Kaçak akım koruma rölesi ve acil stop butonunun fonksiyon testleri gerçekleştirilir. Cihaz araca takılarak ilk şarj döngüsü başlatılır.
Yazılım Entegrasyonu ve Yönetim Sistemi Kurulumu
Fiziksel kurulum tamamlandıktan sonra yazılım katmanı devreye alınır. Doğru entegrasyon, kullanıcı deneyimini iyileştirirken operasyonel verimliliği de artırır.
Kullanıcı Kimlik Doğrulama ve Ödeme Sistemi
Kimlik doğrulama için RFID kart, mobil uygulama veya QR kod yöntemleri kullanılır. RFID kartla işlem başlatıldığında, cihaz kartın benzersiz kimlik numarasını algılar ve yerel belleğindeki izin listesiyle eşleştirir. Mobil uygulamada GPS konum doğrulaması yapılır ve OCPP StartTransaction komutu gönderilir. ISO 15118 standardını destekleyen araçlarda Plug&Charge özelliği sayesinde kullanıcılar kart veya uygulama kullanmadan araçlarını güvenli şarj edebilir. Ödeme altyapısı kredi kartı, dijital cüzdan, abonelik ve enerji cüzdanı seçenekleri sunar. Güvenlik için şifreleme ve iki faktörlü doğrulama yöntemleri uygulanır. Gelir İdaresi Başkanlığı entegrasyonu sayesinde finansal işlemler tek platformda yönetilir.
Uzaktan İzleme ve Enerji Yönetim Platformu
Şarj istasyonları OCPP 1.6 veya OCPP 2.0.1 protokolü üzerinden merkezi yönetim sistemine bağlanır. Platform bildirim ayarları, uzaktan sorun giderme, yükseltme ve yeniden çalıştırma özellikleri sunar. Operatörler enerji tüketimini, cihaz durumunu ve kullanım istatistiklerini gerçek zamanlı takip eder. Yük dengeleme teknolojisi mevcut elektrik altyapısını korur ve binanın maksimum talep gücünü aşmadan şarj yapılmasını sağlar.
Raporlama ve Gelir Takip Modülü
Yönetim paneli şarj oturumlarını, işlemleri ve kullanım istatistiklerini raporlar. Tüm şarj oturumları tarih, lokasyon, tüketim miktarı, süre ve maliyet bilgileriyle kaydedilir. Veriler Excel veya CSV formatında dışa aktarılabilir. Finansal modül maliyet, kar paylaşım profilleri ve satış tarifelerini yönetir. Kullanıcı bazlı kimliklendirme ve kWh bazlı şeffaf fiyatlandırma ile dinamik tarife uygulanır.
Yasal Süreçler ve İşletme Lisansı
Kurulum sonrası ruhsatlandırma süreci başlar. Teknik altyapı ne kadar sağlam olursa olsun, yasal prosedürler tamamlanmadan işletme faaliyete geçemez.
Enerji Dağıtım Şirketi Başvuruları
Elektrikli araç şarj istasyonu kurulum aşamasında ilgili elektrik dağıtım şirketinin olumlu görüşü alınır. Mevcut sözleşme gücü yeterli değilse güç artış talebi ilgili dağıtım şirketine yapılır. Dağıtım trafosu ihtiyacı varsa, kurulum yapılacak lokasyon için ilgili elektrik dağıtım şirketinden ihtiyaca yönelik yazı alınması gerekir. Başvuru sırasında elektrik bağlantı raporu ve teknik projeler sunulur.
Güvenlik Sertifikaları ve Teknik Onaylar
Halka açık ticari elektrikli araç şarj istasyonlarının kurulumu ve işletilmesinde, ilgili teknik standartlara ve yerel ruhsat/izin süreçlerinde talep edilen belgelere uyum sağlanmalıdır. Bu kapsamda TS 13912 standardına uygunluk ve TSE tarafından düzenlenen Hizmet Yeterlilik Belgesi (HYB), birçok belediye ve faaliyet izin sürecinde zorunlu evrak olarak istenmektedir. Ayrıca şarj hizmetinin sunulabilmesi için, işletmenin EPDK tarafından düzenlenen Şarj Ağı İşletmeci Lisansına sahip olması veya lisanslı bir işletmeci altında faaliyet göstermesi gerekir. Şarj istasyonlarının teknik altyapısı, başta IEC 61851 (Elektrikli Araç Şarj Sistemleri Standardı) olmak üzere ilgili uluslararası standartlara uygun olarak tasalanmalı ve kurulmalıdır, elektrik çarpmasına karşı koruma önlemleri ise TS HD 60364-4-41 standardına uygun şekilde uygulanmalıdır. CE işareti, kullanılan ekipmanların Avrupa Birliği güvenlik, sağlık ve çevre gerekliliklerini karşıladığını gösterirken, UL gibi uluslararası sertifikalar ürün güvenliğini destekleyen ilave uygunluk belgeleri olarak değerlendirilmektedir.
İşletme Ruhsatı ve Bakım Protokolleri
Büyükşehirlerde işyeri açma ve çalışma ruhsatı büyükşehir belediyesi tarafından verilir. Otuz kişiden fazla çalışanı olacak şarj istasyonlarında itfaiye raporu alınması zorunludur. Elektrikli şarj istasyonları bakımı TS-13912 sayılı standartlarda belirlenen güvenlik kuralları, muayene ve deney değerlendirmesi kapsamında yapılır. Mesleki yeterlik belgesine sahip kişiler bakım yapabilir.
Kullanıcı Güvenlik Standartları
Şarj istasyonları düzenli olarak yetkili servisler tarafından kontrol edilmeli ve bakımı yapılmalıdır. Kullanıcılar şarj işlemi sırasında dikkat etmeleri gereken hususlar hakkında bilgilendirilmelidir. Güvenlik protokollerine uyum, hem kullanıcıların hem de diğer müşterilerin güvenliğini artırır.
Bu rehberde, AVM’lere elektrikli araç şarj istasyonu kurulumunun her aşamasını detaylı şekilde ele aldık. Planlama safhasından teknik kuruluma, yazılım entegrasyonundan yasal süreçlere kadar tüm adımları inceledik. Doğru planlama ve uygulamayla kurulum süreci sorunsuz ilerler. Sonuç olarak, hem kullanıcı memnuniyeti artar hem de işletmeniz için sürdürülebilir bir gelir kaynağı yaratılır.
Tüm bu karmaşık süreçleri profesyonel bir çözüm ortağıyla yönetmek, operasyonel verimliliğin anahtarıdır. Türkiye’nin enerji dönüşümündeki köklü ismi Tunçmatik, yarım asrı aşan tecrübesi ve uçtan uca sunduğu şarj çözümleriyle bu noktada devreye giriyor. AVM’nizin ihtiyaçlarına uygun yüksek hızlı şarj ünitelerinden akıllı ödeme sistemlerine kadar her adımda Tunçmatik güvencesini tercih ederek, geleceğin mobilitesini işletmenize bugünden entegre edebilirsiniz.
