Aktif, Reaktif ve Görünür Güç Nedir? Farkları ve Hesaplama Formülleri

Bir sanayi tesisinin elektrik faturasında “Endüktif Reaktif Enerji Bedeli” satırını ilk kez gören işletme sahibi genellikle aynı soruyu sorar: “Kullanmadığım bir enerji için neden ödeme yapıyorum?” Aynı kafa karışıklığı, bir UPS etiketinde hem VA hem W yazdığını gördüğümüzde de yaşanır. 3000 VA yazan cihaz neden 3000 W’lık yükü taşımaz?

Bu soruların cevabı alternatif akımın doğasında yatıyor. Doğru akımda güç basitçe gerilim ile akımın çarpımıdır. Alternatif akımda ise gerilim ve akım her zaman aynı anda tepe yapmaz. Bu küçük zaman kayması gücü üç parçaya ayırır: aktif güç, reaktif güç ve görünür güç. Bu yazıda üçünü de formülleri, sahadan örnekleri ve gerçek hesaplarla ele alıyoruz.

Alternatif Akımda Güç Neden Tek Bir Sayı Değildir?

Şebekeden gelen 230 V’luk gerilim saniyede 50 kez yön değiştiren bir sinüs dalgasıdır. Bu gerilime bağlanan yükün çektiği akım da sinüs şeklindedir, ama her yük akımı aynı “zamanlamayla” çekmez. Bir su ısıtıcısının direnci akımı gerilimle tam eş zamanlı çeker. Bir elektrik motorunun sargısı ise akımı biraz geciktirir.

Konunun temeli, Michael Faraday’ın ortaya koyduğu elektromanyetik indüksiyon ilkesine dayanır. Bobinler manyetik alan kurarken akım değişimine direnir. Bu direnç akımı gerilimin gerisinde bırakır. Faraday’ın bu buluşu nasıl ortaya koyduğunu merak ediyorsanız Michael Faraday kimdir yazımıza göz atabilirsiniz.

Faz Farkı: Gerilim ve Akım Aynı Anda Tepe Yapmadığında

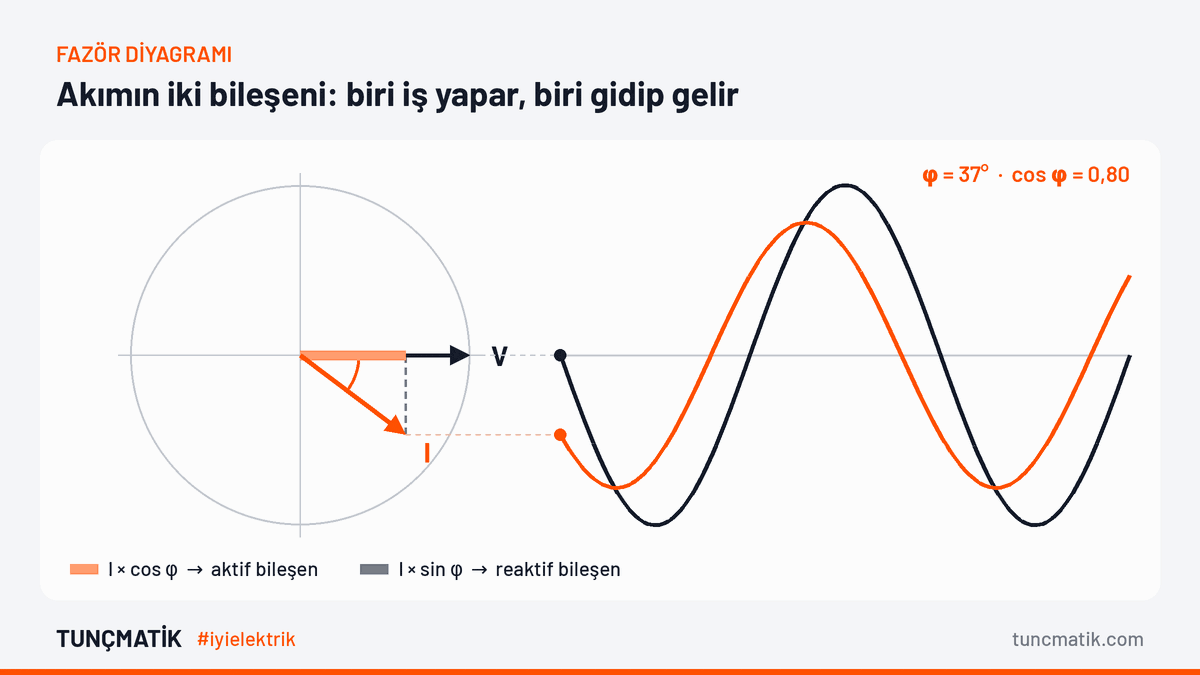

Gerilim ile akım arasındaki bu kaymaya faz farkı denir ve φ (fi) harfiyle gösterilir. Faz farkı derece cinsinden ifade edilir. 50 Hz’lik bir şebekede bir tam periyot 20 milisaniyedir ve 360 dereceye karşılık gelir. Yani 37 derecelik bir faz farkı, akımın gerilimden yaklaşık 2 milisaniye geç tepe yapması demektir.

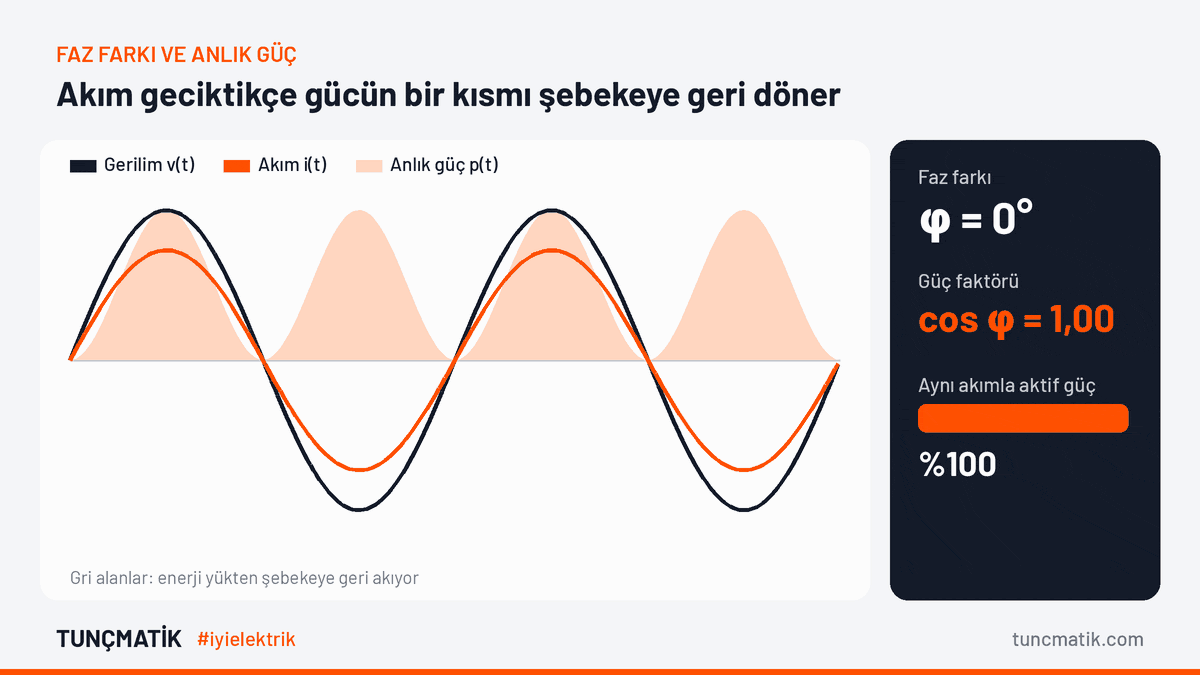

Anlık güç, her an gerilim ile akımın çarpımıdır: p(t) = v(t) × i(t). Faz farkı sıfırsa iki dalga hep aynı işarettedir ve anlık güç hiç negatife düşmez. Faz farkı büyüdükçe periyodun bazı anlarında gerilim pozitifken akım negatif olur. O anlarda anlık güç eksiye düşer, yani enerji yükten şebekeye geri akar.

Aktif Güç (P): İş Yapan Güç

Aktif güç, yükün gerçekten ısıya, ışığa, harekete veya hesaplamaya dönüştürdüğü güçtür. Birimi watt (W), büyük değerlerde kilowatt (kW) olarak kullanılır. Elektrik sayacınızın kWh olarak ölçtüğü enerji, aktif gücün zamana göre toplamıdır.

Aktif Gücün Formülü

Tek fazlı bir devrede aktif güç şöyle hesaplanır:

P = V × I × cos φ

Burada V gerilimin, I akımın etkin (RMS) değeridir. cos φ ise faz farkının kosinüsüdür. Üç fazlı dengeli bir sistemde formül şu hale gelir:

P = √3 × V(hat) × I × cos φ

Matematiksel olarak aktif güç, anlık güç dalgasının bir periyot boyunca ortalamasıdır. Dalganın eksiye düştüğü bölümler ortalamayı aşağı çeker. Faz farkı arttıkça aynı akımla taşınan aktif güç azalır.

Hangi Yükler Neredeyse Tamamen Aktif Güç Çeker?

Saf dirençli yükler: elektrikli ısıtıcılar, su ısıtıcıları, ütüler, fırın rezistansları ve akkor flamanlı lambalar. Bu yüklerde akım ile gerilim aynı fazdadır, cos φ 1’e çok yakındır ve çekilen gücün tamamı iş yapar.

Reaktif Güç (Q): Gidip Gelen Enerji

Reaktif güç, yük ile şebeke arasında her yarım periyotta gidip gelen ama net iş yapmayan güçtür. Birimi volt-amper reaktif (VAr) veya kilovolt-amper reaktif (kVAr) olarak ifade edilir.

Q = V × I × sin φ

“Net iş yapmıyorsa neden önemli?” sorusunun cevabı basit: Bu enerji iş yapmasa da kablolardan, trafolardan ve şalterlerden akım olarak geçer. İletkenleri ısıtır, kapasite işgal eder ve gerilim düşümüne yol açar.

Endüktif Reaktif Güç

Motorlar, transformatörler, bobinler ve manyetik balastlar çalışabilmek için manyetik alan kurmak zorundadır. Asenkron bir motorun rotoru, stator sargılarının ürettiği döner manyetik alan sayesinde döner. Bu alanı kurmak için gereken enerji her çeyrek periyotta bobinde depolanır, sonraki çeyrekte şebekeye geri verilir.

Endüktif yüklerde akım gerilimin gerisinde kalır (geri fazlı). Sanayi tesislerindeki reaktif yükün büyük bölümü bu türdendir.

Boşta Çalışan Motorun Gizli Maliyeti

Bir asenkron motorun mıknatıslanma akımı yükten büyük ölçüde bağımsızdır. Motor boşta veya düşük yükte çalışırken aktif güç düşer, reaktif güç neredeyse aynı kalır. Bu yüzden boşta dönen bir motorun cos φ değeri 0,2–0,4 aralığına kadar inebilir. Gereğinden büyük seçilmiş motorlar, tesisin reaktif yükünü sessizce artıran başlıca nedenlerden biridir.

Kapasitif Reaktif Güç

Kondansatörler enerjiyi elektrik alanında depolar. Kapasitif yüklerde akım gerilimin önüne geçer (ileri fazlı). Kompanzasyon kondansatörleri, uzun yer altı kabloları, boşta çalışan bazı güç kaynakları ve filtre devreleri kapasitif reaktif güç üretir.

Endüktif ve kapasitif reaktif güç birbirinin ters yönündedir. Kompanzasyonun temeli de buna dayanır: Kondansatör, motorun ihtiyaç duyduğu reaktif enerjiyi şebeke yerine yerinde karşılar.

Görünür Güç (S): Şebekenin Gerçekte Taşıdığı Yük

Görünür güç, gerilim ile akımın faz farkı dikkate alınmadan çarpılmasıyla bulunur. Birimi volt-amper (VA) veya kilovolt-amper (kVA) olarak kullanılır.

S = V × I (tek faz)
S = √3 × V(hat) × I (üç faz)

Görünür güç, bir ekipmanın taşıması gereken toplam akımı belirler. Bu yüzden transformatörler, jeneratörler, UPS’ler ve regülatörler kVA ile etiketlenir. Bir trafonun ısınması, ondan geçen akıma bağlıdır. O akımın ne kadarının iş yaptığı trafoyu ilgilendirmez.

Kablolar için de durum aynıdır. İletkendeki ısı kaybı I² × R ile orantılıdır ve akımın aktif ya da reaktif bileşenini ayırt etmez. Kabloların hangi koşullarda tehlikeli ölçüde ısındığını elektrik kabloları neden ısınır yazımızda ayrıntılı olarak anlattık.

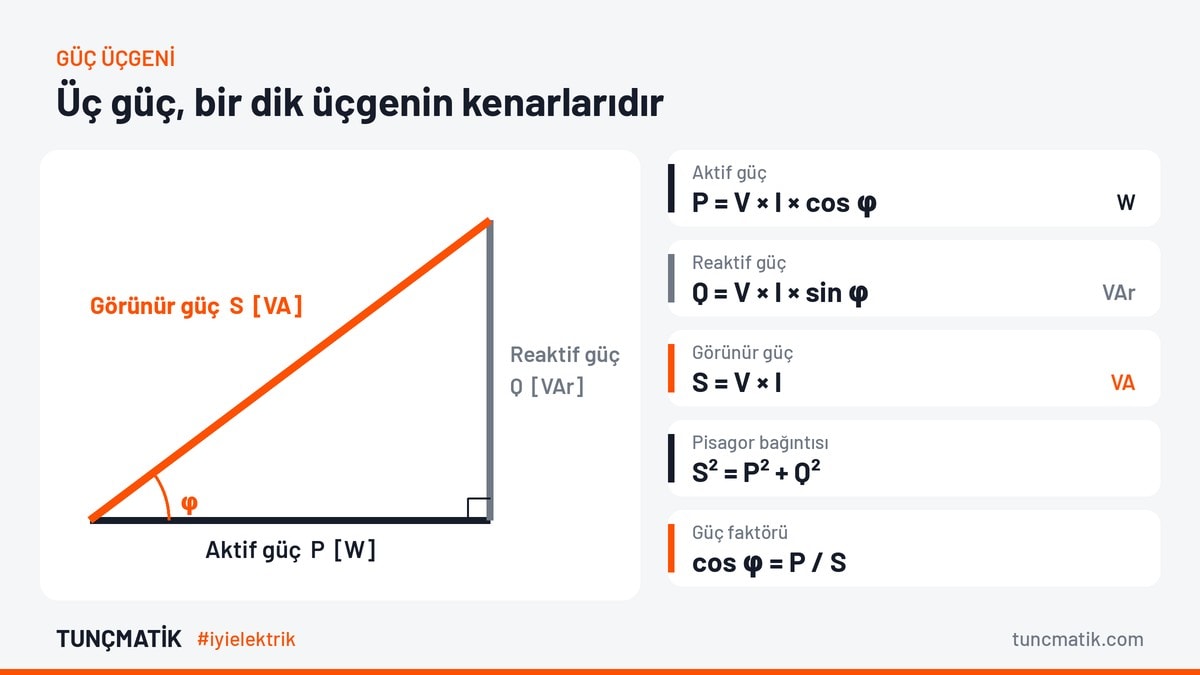

Güç Üçgeni: Üç Gücü Birbirine Bağlayan Geometri

Aktif, reaktif ve görünür güç bir dik üçgenin kenarları gibi davranır. Yatay kenar aktif güç (P), dikey kenar reaktif güç (Q), hipotenüs ise görünür güçtür (S). İki kenar arasındaki açı faz farkı φ’dir.

Pisagor bağıntısından şu temel formül çıkar:

S² = P² + Q²

Buradan diğer ilişkiler de türetilir:

• cos φ = P / S
• sin φ = Q / S
• tan φ = Q / P

Dikkat: Görünür güçler aritmetik olarak değil, vektörel olarak toplanır. 3 kW aktif ve 4 kVAr reaktif güç çeken bir yük 7 kVA değil, 5 kVA görünür güç çeker.

Örnek Hesap: Tek Fazlı Yük

230 V şebekeden 10 A çeken ve cos φ değeri 0,8 olan bir yük düşünelim.

• Görünür güç: S = 230 × 10 = 2300 VA
• Aktif güç: P = 2300 × 0,8 = 1840 W
• Reaktif güç: sin φ = 0,6 olduğundan Q = 2300 × 0,6 = 1380 VAr

Kontrol: √(1840² + 1380²) = √(3.385.600 + 1.904.400) = √5.290.000 = 2300 VA.

Grup prizlere ve uzatma kablolarına bağlanan yüklerin toplamını hesaplarken de akım üzerinden düşünmek gerekir. Pratik yük hesabı için grup priz yük hesabı ve kablo kesiti rehberimize bakabilirsiniz.

Örnek Hesap: Üç Fazlı Motor

400 V hat gerilimli şebekede faz başına 50 A çeken ve cos φ = 0,85 olan bir motor için:

• S = 1,732 × 400 × 50 ≈ 34,6 kVA
• P = 34,6 × 0,85 ≈ 29,4 kW
• Q = 34,6 × 0,527 ≈ 18,2 kVAr

Motorun etiketinde yazan değer mil gücüdür. Şebekeden çekilen aktif güç, motor verimi kadar daha yüksektir. Bu ayrım özellikle jeneratör ve UPS boyutlandırmada önemlidir.

Güç Faktörü (cos φ): Verimli Kullanımın Ölçüsü

Güç faktörü, aktif gücün görünür güce oranıdır: PF = P / S. Sinüzoidal akım ve gerilimde bu oran cos φ’ye eşittir. Değer 0 ile 1 arasındadır. 1’e ne kadar yakınsa şebekeden çekilen akım o kadar verimli kullanılıyor demektir.

Yüklere Göre Tipik Güç Faktörü Değerleri

Yük tipi	Tipik güç faktörü	Karakter
Rezistanslı ısıtıcı, akkor lamba	0,99–1,00	Dirençli
Aktif PFC’li bilgisayar ve sunucu güç kaynağı	0,95–0,99	Yaklaşık dirençli
Asenkron motor, tam yükte	0,80–0,88	Endüktif
Asenkron motor, boşta	0,20–0,40	Endüktif
Manyetik balastlı floresan	0,50–0,60	Endüktif
PFC’siz küçük güç kaynağı, ucuz LED sürücü	0,50–0,70	Harmonikli
Ark kaynak makinesi	0,30–0,60	Endüktif, dalgalı

Tablodaki değerler tipik aralıklardır. Kesin değer için ürünün teknik föyüne bakılmalıdır.

Düşük Güç Faktörünün Maliyeti

Daha Fazla Akım, Daha Fazla Kayıp

Aynı aktif gücü cos φ = 0,7 ile çeken bir tesis, cos φ = 1 ile çekene göre yaklaşık %43 daha fazla akım çeker. Kayıplar akımın karesiyle arttığı için kablo ve trafo kayıpları yaklaşık iki katına çıkar. Gerilim düşümü artar, uzaktaki yüklerde gerilim düşer, trafo ve şalterler kapasitesinin bir kısmını boşa harcar.

Reaktif Enerji Bedeli

Şebeke işletmecileri bu yükü reaktif enerji bedeliyle karşılar. Türkiye’deki uygulamada kurulu gücü 50 kVA ve üzeri olan abonelerde, endüktif reaktif enerji aktif enerjinin %20’sini veya kapasitif reaktif enerji %15’ini aşarsa bedel uygulanır. 50 kVA altındaki kapsamdaki abonelerde bu sınırlar %33 ve %20’dir. Sınır aşıldığında bedel, aşan kısım için değil ölçülen reaktif enerjinin tamamı için hesaplanır.

%20’lik endüktif sınır, tan φ = 0,20 değerine, yani yaklaşık cos φ = 0,98’e karşılık gelir. Bu yüzden sahada hedef genellikle 0,98–0,99 aralığında tutulur. Mesken ve tek fazlı aboneler genellikle bu tarifenin dışında tutulur. Güncel sınırlar için dağıtım şirketinizin ve EPDK’nın düzenlemelerini kontrol etmenizi öneririz.

Harmonikler ve Bozulma Gücü: Üçgen Bazen Yetmez

Buraya kadar anlatılanlar, akımın düzgün bir sinüs olduğu varsayımına dayanıyordu. Günümüz tesislerinde bu varsayım çoğu zaman geçerli değil. Bilgisayarlar, LED sürücüler, frekans konvertörleri ve redresörler akımı sinüs biçiminde değil, kısa darbeler halinde çeker. Bu bozuk dalga, şebeke frekansının katları olan harmonik akımlardan oluşur.

Harmonikler üçgene üçüncü bir boyut ekler: bozulma gücü (D). Bu durumda ilişki şu hale gelir:

S² = P² + Q² + D²

Gerçek Güç Faktörü ile cos φ Arasındaki Fark

Harmonikli sistemlerde iki ayrı kavram ortaya çıkar. cos φ, yalnızca temel frekanstaki (50 Hz) faz farkını gösterir ve “yer değiştirme güç faktörü” olarak da anılır. Gerçek güç faktörü ise harmonikleri de hesaba katar:

PF ≈ cos φ / √(1 + THDi²)

THDi, akımın toplam harmonik bozulmasıdır. PFC devresi olmayan bir güç kaynağında THDi %100 civarındadır. cos φ 0,98 olsa bile gerçek güç faktörü 0,98 / √2 ≈ 0,69’a düşer. Kondansatör eklemek bu farkı kapatmaz, çünkü sorun faz farkı değil dalga şeklidir.

Nötr İletkeninde Üçüncü Harmonik

Üç fazlı sistemde temel frekanstaki akımlar nötrde birbirini büyük ölçüde götürür. Üçüncü harmonik ve katları ise nötrde toplanır. Yoğun tek fazlı elektronik yük bulunan ofislerde ve veri merkezlerinde nötr akımı faz akımını aşabilir. Nötr kesitinin faz kesitinden küçük seçildiği eski tesisatlarda bu durum ciddi ısınmaya yol açar.

UPS, Regülatör ve Jeneratör Seçiminde VA ve Watt

Güç kavramlarının en sık karıştırıldığı yer cihaz seçimidir. Bir UPS’in etiketinde iki değer bulunur: görünür güç (VA veya kVA) ve aktif güç (W veya kW). İkisinin oranı UPS’in çıkış güç faktörüdür.

Doğru seçim için iki koşul aynı anda sağlanmalıdır:

1. Yüklerin toplam aktif gücü, UPS’in watt değerini aşmamalıdır.
2. Yüklerin toplam görünür gücü, UPS’in VA değerini aşmamalıdır.

Yalnızca VA’ya bakarak yapılan seçim, cihazın watt sınırında aşırı yüke girmesine neden olabilir.

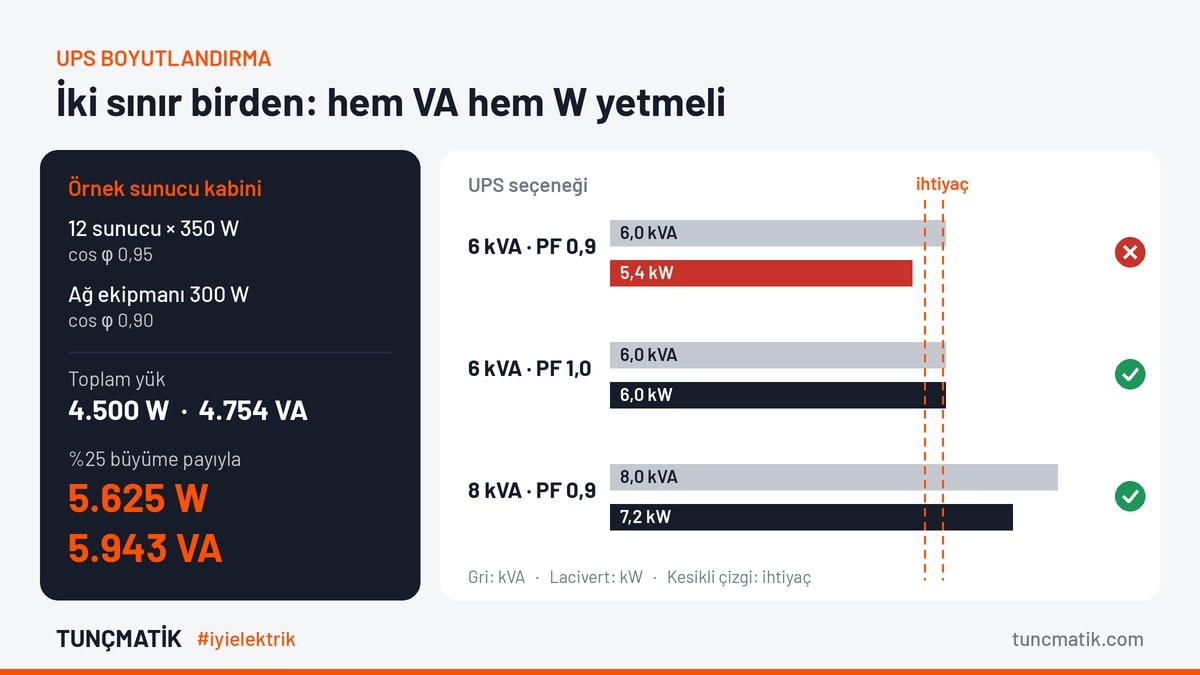

Örnek: Sunucu Kabini İçin UPS Boyutlandırma

Bir kabinde her biri 350 W çeken 12 sunucu ve 300 W’lık ağ ekipmanı olsun. Sunucuların güç faktörü 0,95, ağ ekipmanının 0,90 kabul edilsin.

• Toplam aktif güç: 12 × 350 + 300 = 4500 W
• Toplam görünür güç: 4200 / 0,95 + 300 / 0,90 ≈ 4421 + 333 ≈ 4754 VA
• %25 büyüme payıyla: yaklaşık 5625 W ve 5940 VA

İlk bakışta 6 kVA’lık bir UPS yeterli görünür. Ancak çıkış güç faktörü 0,9 olan 6 kVA’lık bir cihaz yalnızca 5,4 kW verir ve watt sınırı aşılır. Bu kabin için ya çıkış güç faktörü 1,0 olan 6 kVA’lık bir model ya da 8 kVA sınıfında bir cihaz gerekir.

Kritik yükler için çift dönüşümlü online kesintisiz güç kaynakları (1/1), büyük kabin ve salonlar için üç fazlı online UPS (3/3) veya kapasitesi modül ekleyerek büyütülebilen modüler online UPS çözümleri değerlendirilebilir. Veri merkezi ölçeğinde dikkat edilecek diğer noktaları veri merkezleri için UPS seçimi yazımızda topladık.

Online UPS Şebekeye Nasıl Görünür?

Modern online UPS’lerin çoğu, girişte aktif güç faktörü düzeltmeli bir redresör kullanır. Bu sayede UPS, arkasındaki yükler harmonikli olsa bile şebekeye 1’e yakın güç faktörüyle görünür. Bu özellik, UPS’i besleyen jeneratörün ve kabloların gereksiz yere büyütülmesini önler.

UPS’in içindeki DC bara kondansatörleri ve filtre kondansatörleri zamanla kapasite kaybeder. Bu, hem çıkış dalga kalitesini hem de giriş güç faktörünü etkileyebilir. Düzenli kontrol için Tunçmatik bakım programları kondansatör, fan ve akü grubunun periyodik kontrolünü kapsar.

Regülatör ve Jeneratör Seçimi

Gerilim regülatörleri de kVA ile seçilir, çünkü sargıları ve anahtarlama elemanları toplam akımı taşır. Motorlu yüklerde kalkış anındaki yüksek akım ve düşük güç faktörü ayrıca hesaba katılmalıdır. Endüstriyel uygulamalar için endüstriyel regülatörler sayfamızdaki seçenekleri inceleyebilirsiniz.

Jeneratörlerin etiket değeri genellikle cos φ = 0,8 için verilir. 100 kVA’lık bir jeneratör bu koşulda 80 kW aktif güç sağlar. Güç faktörü 0,8’in altına düşen yükler alternatörü uyarma sınırına zorlar. Kapasitif yükler ise jeneratörün gerilim kontrolünü bozabilir.

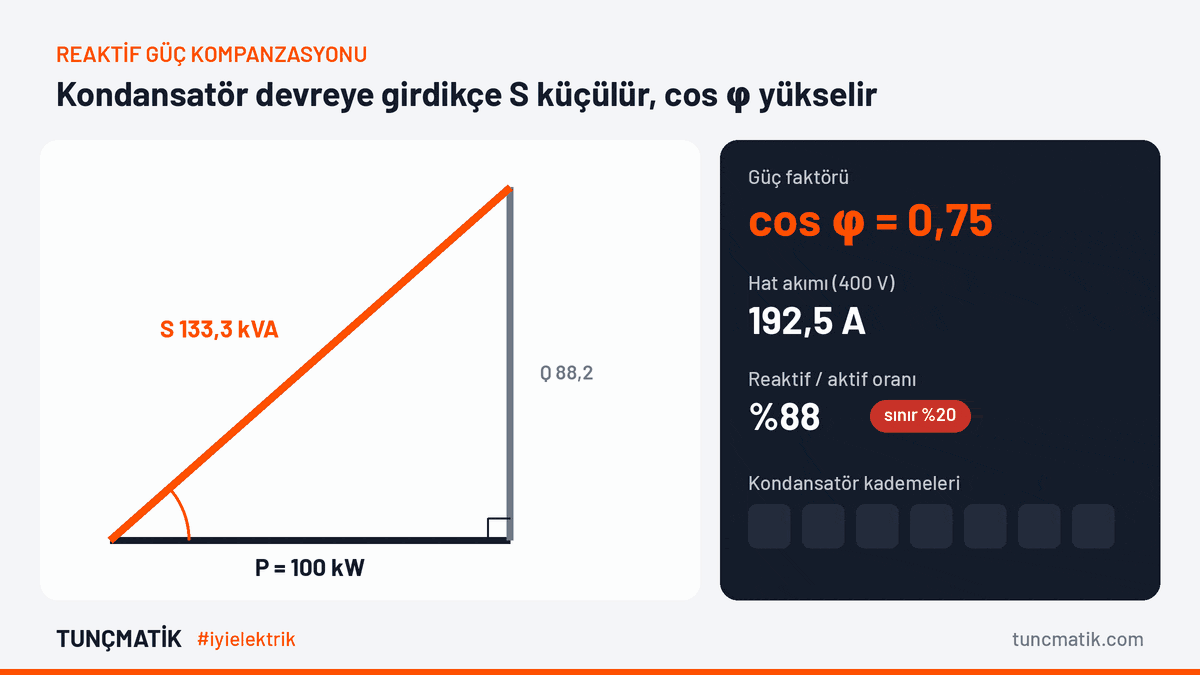

Reaktif Güç Kompanzasyonu: Güç Faktörünü Yükseltmek

Kompanzasyon, endüktif yüklerin ihtiyaç duyduğu reaktif gücü şebeke yerine tesis içindeki kondansatörlerden karşılamaktır. Reaktif enerji kondansatör ile yük arasında gidip gelir ve şebeke tarafındaki akım azalır.

Kaç kVAr Kondansatör Gerekir?

Gerekli kompanzasyon gücü şu formülle hesaplanır:

Qc = P × (tan φ1 − tan φ2)

φ1 mevcut, φ2 hedeflenen faz açısıdır. 400 V’luk bir tesiste 100 kW aktif güç çeken ve cos φ değeri 0,75 olan bir yük düşünelim.

Büyüklük	Kompanzasyon öncesi	Kompanzasyon sonrası
cos φ	0,75	0,99
Reaktif güç (kVAr)	88,2	14,2
Görünür güç (kVA)	133,3	101,0
Hat akımı (A)	192,5	145,8
Reaktif / aktif oranı	%88	%14

Gerekli kondansatör gücü: Qc = 100 × (0,882 − 0,142) ≈ 74 kVAr. Pratikte bu değer kademeli bir kompanzasyon panosuyla, örneğin 75 kVAr toplam güçle karşılanır.

Sonuç: Hat akımı yaklaşık %24 azalır. Kayıplar akımın karesiyle orantılı olduğu için kablo ve trafo kayıpları yaklaşık %43 düşer. Aynı trafo, ek yatırım olmadan daha fazla aktif yük taşıyabilir hale gelir.

Aşırı Kompanzasyon da Sorundur

Yük azaldığında kondansatörler devrede kalırsa tesis kapasitif tarafa geçer. Gece vardiyası olmayan işletmelerde bu sık görülen bir durumdur. Kapasitif sınırın aşılması da bedel doğurur. Bu nedenle kompanzasyon panoları, yükü sürekli izleyen ve kademeleri devreye alıp çıkaran reaktif güç kontrol röleleriyle çalışır.

Harmonikli Tesislerde Kompanzasyon

Kondansatörler, şebekenin endüktansıyla birlikte belirli bir frekansta rezonans devresi oluşturur. Bu frekans tesisteki bir harmoniğe denk gelirse harmonik akımlar büyür, kondansatörler aşırı ısınır ve sigortalar atar. Frekans konvertörü ve redresör yoğun tesislerde kondansatörler, harmonik filtre reaktörleriyle seri bağlanarak kullanılır. Bu tür tesislerde kompanzasyon tasarımından önce bir enerji kalitesi ölçümü yapılmalıdır.

Solar İnvertörler ve Enerji Depolamada Reaktif Güç

Yenilenebilir enerji sistemleri, reaktif güç konusuna yeni bir boyut ekledi. Şebekeye bağlı modern invertörler yalnızca aktif güç üretmez, şebeke kurallarının gerektirdiği durumlarda reaktif güç de sağlayabilir veya çekebilir. Gerilime bağlı reaktif güç kontrolü, gerilimin yükseldiği güneşli öğle saatlerinde şebekeyi dengelemeye yardım eder.

Bu yetenek solar invertörler ve sıvı soğutmalı enerji depolama sistemleri için sistem tasarımında giderek daha belirleyici hale geliyor. Üç fazlı hibrit sistemlerde güç ve yük dengesini nasıl kurduğumuzu Hybrisun THY serisi teknik inceleme ve sistem boyutlandırma rehberi yazımızda anlattık.

Sıkça Sorulan Sorular

Watt ile VA arasındaki fark nedir?

Watt aktif gücü, yani yükün gerçekten kullandığı gücü gösterir. VA ise görünür gücü, yani şebekeden ve ekipmandan geçen toplam akımın karşılığını gösterir. İkisi arasındaki oran güç faktörüdür. Dirençli yüklerde değerler neredeyse eşittir, motorlu ve elektronik yüklerde VA her zaman watt’tan büyüktür.

Reaktif güç tamamen gereksiz mi?

Hayır. Motorlar ve transformatörler manyetik alan kurmadan çalışamaz ve bu alan için reaktif güç şarttır. Sorun reaktif gücün varlığı değil, şebekeden uzak mesafelerden taşınmasıdır. Kompanzasyon bu ihtiyacı yükün yanında karşılar.

Evde reaktif enerji bedeli öder miyim?

Mesken ve tek fazlı aboneler genellikle reaktif enerji tarifesine tabi değildir. Bedel, belirli kurulu gücün üzerindeki ticari ve sanayi abonelerine uygulanır. Yine de evdeki düşük güç faktörlü cihazlar kablolarda gereksiz akım ve ısınmaya yol açar.

Güç faktörü 1’den büyük olabilir mi?

Olamaz. Aktif güç hiçbir zaman görünür güçten büyük olamaz, bu yüzden güç faktörü en fazla 1’dir. Ölçü cihazlarında görülen “kapasitif 0,95” veya “endüktif 0,95” gibi ifadeler, aynı büyüklükteki güç faktörünün hangi yönde olduğunu belirtir.

UPS alırken güç faktörüne neden dikkat etmeliyim?

Çünkü aynı kVA değerindeki iki UPS farklı watt değeri sunabilir. Çıkış güç faktörü 0,8 olan 10 kVA’lık bir UPS 8 kW, 1,0 olan bir UPS 10 kW yük taşır. Yüklerinizin hem watt hem VA toplamını hesaplayıp ikisinin de sınır içinde kaldığından emin olmalısınız. UPS’in akü tarafında ne kadar süre destek vereceği ise ayrı bir hesaptır; bunu UPS aküsü ömrü ve hesabı yazımızda anlattık.

Kompanzasyon panosu harmonikleri de çözer mi?

Klasik kondansatörlü pano yalnızca temel frekanstaki faz farkını düzeltir. Harmonikli tesislerde filtre reaktörlü (detuned) kompanzasyon veya aktif harmonik filtre gerekir. Doğru çözüm için önce şebeke analizörüyle ölçüm yapılmalıdır.

Sonuç

Aktif güç iş yapar, reaktif güç bu işin altyapısını kurar, görünür güç ise ikisinin şebekeye ve ekipmana yüklediği toplam yükü gösterir. Bu üç kavramı ayırt etmek; doğru UPS ve regülatör seçmenin, kabloları ve trafoları gereksiz yere zorlamamanın ve reaktif enerji bedelinden kaçınmanın ilk adımıdır.
