Elektrik Kabloları Neden Isınır? Aşırı Yüklenmenin Nedenleri

Elektrikli bir ısıtıcıyı uzatma kablosuna takıp bir süre çalıştırdıktan sonra kabloya dokunduğunuzda ılık, hatta sıcak olduğunu fark etmiş olabilirsiniz. Bu küçük işaret, elektrik tesisatındaki en yaygın risklerden birinin habercisidir. Aşırı ısınan kablolar yalıtımlarını kaybeder, kısa devreye yol açar ve elektrik kaynaklı yangınların önemli bir nedenini oluşturur.

İlginizi Çekebilir: Şarj İstasyonu

Bu yazıda elektrik kablolarının neden ısındığını fizik kurallarıyla açıklıyor, aşırı yüklenmenin nedenlerini, kablo kesiti ile akım arasındaki ilişkiyi ve tehlike işaretlerini ele alıyoruz. Son bölümde ise evde, ofiste ve endüstriyel tesislerde kablo ısınmasını önlemek için alınabilecek önlemleri sıralıyoruz.

Kablolar Neden Isınır? Joule Etkisi

Hiçbir iletken mükemmel değildir. En iyi iletkenlerden biri olan bakır bile akıma karşı küçük bir direnç gösterir. Akım kablodan geçerken elektronlar bakır atomlarıyla çarpışır ve enerjilerinin bir kısmını ısı olarak bırakır. Bu olaya Joule etkisi denir ve 1840’larda İngiliz fizikçi James Prescott Joule tarafından tanımlanmıştır.

Kabloda ısıya dönüşen güç şu formülle hesaplanır:

P_kayıp = I² × R

Akımın Karesi Neden Önemli?

Formüldeki en kritik nokta, akımın karesinin alınmasıdır. Akım iki katına çıktığında kablodaki ısı dört katına, üç katına çıktığında ise dokuz katına çıkar. Bu yüzden kablonun kapasitesini biraz aşan bir yük bile ısınmayı orantısız şekilde artırır.

Örnek Hesap

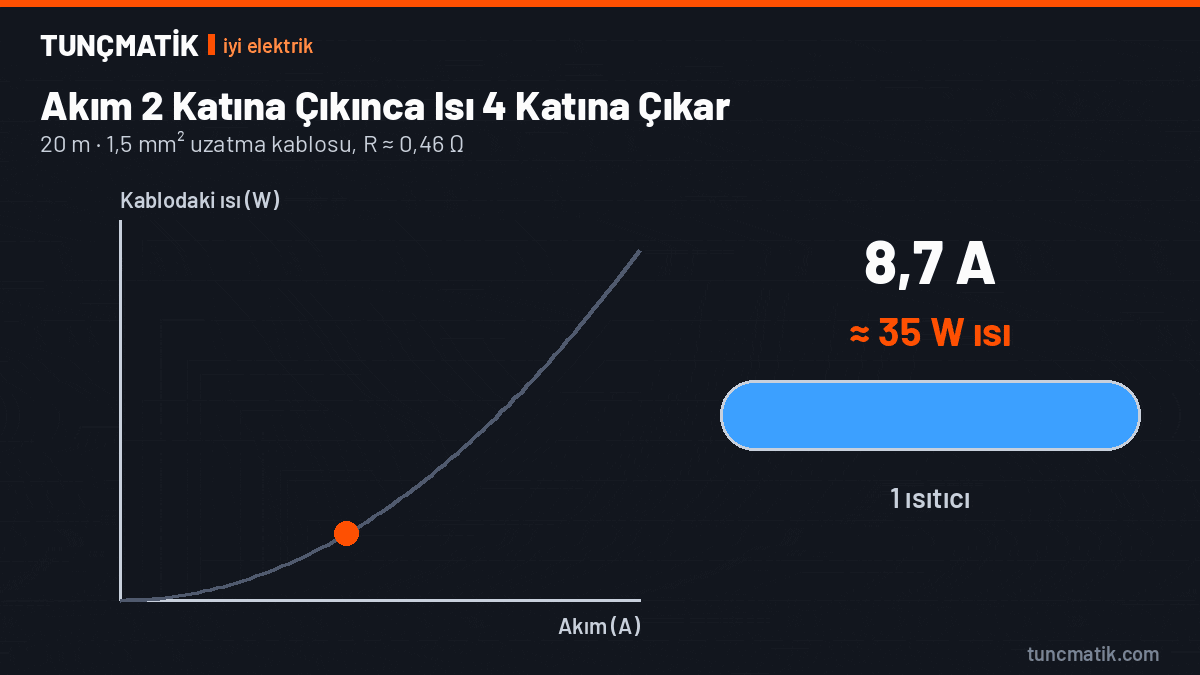

20 metre uzunluğunda, 1,5 mm² kesitli bir bakır uzatma kablosunun gidiş-dönüş toplam direnci yaklaşık 0,46 Ω’dur. Bu kabloya 2.000 W’lık bir ısıtıcı (yaklaşık 8,7 A) takıldığında kabloda ısıya dönüşen güç:

P = 8,7² × 0,46 ≈ 35 W

Aynı kabloya iki ısıtıcı birden (yaklaşık 17,4 A) takıldığında:

P = 17,4² × 0,46 ≈ 139 W

Yani akım iki katına çıktığında kablodaki ısı yaklaşık dört katına çıkar. 139 W’lık bir ısının dar bir kablo kılıfı içinde üretildiğini düşündüğünüzde, kablonun neden tehlikeli derecede ısınabileceği anlaşılır. Direnç hesabının temelini serimizin Georg Simon Ohm Kimdir? Ohm Kanunu Nasıl Keşfedildi? yazısında anlattık.

Isı Nereye Gider?

Kabloda üretilen ısı, yalıtım malzemesinden geçerek çevredeki havaya ya da duvara yayılır. Kablo, ürettiği ısıyı çevresine verebildiği sürece güvenli bir sıcaklıkta kalır. Sorun, üretilen ısının dağıtılabilecek ısıdan fazla olduğunda başlar: Kablonun sıcaklığı sürekli yükselir.

Kablo Yalıtımının Sıcaklık Sınırları

Kablonun bakır iletkeni yüksek sıcaklıklara dayanabilir, ancak onu saran yalıtım malzemesi dayanamaz.

PVC yalıtımlı bir kablo 70 °C’nin üzerinde uzun süre çalıştırıldığında yalıtım sertleşir, çatlar ve zamanla dökülür. Daha yüksek sıcaklıklarda ise yumuşar, erir ve sonunda tutuşabilir. Yalıtımı bozulan kablolar, kısa devrenin en yaygın nedenlerinden biridir.

Sıcaklık ve Direnç Arasındaki Kısır Döngü

Bakırın direnci sıcaklıkla artar; her 1 °C’lik artışta yaklaşık yüzde 0,39. Isınan kablonun direnci yükselir, bu da daha fazla ısı üretilmesine yol açar. 20 °C’de 0,46 Ω olan bir kablonun direnci 70 °C’de yaklaşık 0,55 Ω’a çıkar. Aşırı yük altında bu döngü kablonun sıcaklığını giderek artırır.

Kablo Kesiti ve Akım Taşıma Kapasitesi

Kablo kalınlaştıkça direnci azalır ve aynı akımda daha az ısınır. Bu nedenle her kablo kesitinin güvenle taşıyabileceği bir akım sınırı vardır. Bu sınıra akım taşıma kapasitesi denir.

Konut Tesisatında Tipik Değerler

Türkiye’de konut tesisatında yaygın olarak kullanılan kesitler ve sigorta eşleşmeleri genel olarak şöyledir:

Bu değerler genel bir fikir vermek içindir. Gerçek akım taşıma kapasitesi; kablonun döşeme şekline, ortam sıcaklığına ve aynı boru içindeki kablo sayısına göre değişir. Tesisat projeleri mutlaka yetkili bir elektrik mühendisi tarafından hesaplanmalıdır.

Akım Taşıma Kapasitesini Etkileyen Faktörler

Döşeme Şekli

Açıkta, havayla temas eden bir kablo ısısını kolayca dağıtır. Aynı kablo duvar içindeki bir boruya ya da ısı yalıtımlı bir duvarın içine döşendiğinde ısısını dağıtmakta zorlanır ve taşıyabileceği akım azalır.

Gruplama

Aynı boru ya da kablo kanalı içinden geçen birden fazla yüklü kablo birbirini ısıtır. Kablo sayısı arttıkça her bir kablonun güvenle taşıyabileceği akım düşürülmelidir.

Ortam Sıcaklığı

Çatı aralarında, kazan dairelerinde ve güneş alan dış cephelerde ortam sıcaklığı yüksek olduğu için kablolar daha az akım taşıyabilir. Güneş enerjisi sistemlerinde çatı üzerindeki DC kabloların seçiminde bu faktör dikkate alınır; sistem planlamasının diğer kalemlerini Güneş Enerjisi Kurulum Maliyeti 2026 yazımızda bulabilirsiniz.

Aşırı Yüklenmenin En Yaygın Nedenleri

Tek Prize Çok Fazla Cihaz Bağlamak

Mutfakta su ısıtıcısı, tost makinesi ve mikrodalga fırının aynı çoklu prize takılması, kışın bir odada iki elektrikli ısıtıcının aynı hattan çalıştırılması aşırı yüklenmenin tipik örnekleridir.

Makaralı Uzatma Kablosunu Sarılı Kullanmak

Makaralı uzatma kabloları, kablo makaraya sarılıyken kullanıldığında üst üste binen sarımlar ısıyı dağıtamaz. Aynı yük, açılmış bir kabloda güvenle taşınırken, sarılı kabloda yalıtımı eritecek kadar ısı birikebilir. Bu yüzden makaralı kabloları yüksek güçlü cihazlarla kullanırken mutlaka tamamen açın. Üreticilerin çoğu, makaralı kabloların üzerine sarılı ve açık durumdaki farklı güç sınırlarını yazar.

İnce Kesitli ve Kalitesiz Kablolar

Piyasada üzerinde yazan kesitten daha az bakır içeren ya da bakır yerine bakır kaplı alüminyum (CCA) iletken kullanan kablolar bulunabilir. Bu kabloların direnci yüksektir ve aynı akımda çok daha fazla ısınır. Kablo ve uzatma ürünlerini güvenilir markalardan, standartlara uygunluk belgesiyle almak önemlidir.

Gevşek Bağlantılar

Prizlerde, anahtarlarda, sigorta kutularındaki klemenslerde ve fişlerde gevşeyen bir bağlantı, temas yüzeyinin küçülmesine ve yerel bir direnç artışına yol açar. Kablonun kendisi normal sıcaklıkta kalırken bağlantı noktası aşırı ısınabilir. Prizlerde görülen kararma ve erime izlerinin çoğunun nedeni budur.

Eski Tesisatlara Yeni Yükler Bindirmek

Onlarca yıl önce yapılmış tesisatlar, bugünkü klima, indüksiyonlu ocak, elektrikli şofben ve elektrikli araç şarjı gibi yüksek güçlü yükler için tasarlanmamıştır. Eski bir dairede yeni bir klima ya da şarj cihazı eklemeden önce hattın kapasitesi kontrol edilmelidir.

Elektrikli Araç Şarjında Uygun Olmayan Hat Kullanımı

Elektrikli bir aracı saatlerce sıradan bir prizden şarj etmek, prize ve hatta sürekli yüksek akım yükler. Bu nedenle ev ve iş yerlerinde özel hatla beslenen, aşırı akım ve kaçak akım korumalı AC şarj istasyonları kullanılması önerilir. Ticari alanlarda kablo ve bağlantı gücü planlamasının nasıl yapıldığını AVM’lere Elektrikli Araç Şarj İstasyonu Kurulumu rehberimizde anlattık.

Harmonikler ve Nötr İletkeninin Isınması

Bilgisayarlar, LED sürücüler ve sunucu güç kaynakları gibi elektronik yükler, şebekeden sinüs biçiminde olmayan akım çeker. Üç fazlı sistemlerde bu yüklerin oluşturduğu bazı harmonik akımlar nötr iletkeninde birbirini götürmek yerine toplanır. Sonuçta nötr iletkeni, faz iletkenlerinden bile fazla akım taşıyabilir ve beklenmedik şekilde ısınabilir. Ofis binalarında ve veri merkezlerinde bu durum özellikle dikkate alınmalıdır; ayrıntılar için Veri Merkezleri için UPS Seçimi: Kritik Noktalar yazımıza göz atabilirsiniz.

Gerilim Düşümü: Isınmanın Görünmeyen Yüzü

Kablonun direnci yalnızca ısı üretmekle kalmaz, cihaza ulaşan gerilimi de düşürür. Gerilim düşümü V = I × R formülüyle hesaplanır.

Örnek

Yukarıdaki 20 metrelik 1,5 mm² kablo, 17,4 A akım taşırken üzerinde 17,4 × 0,46 ≈ 8 V gerilim düşer. Cihaz 230 V yerine yaklaşık 222 V görür. Motorlu cihazlar düşük gerilimde daha fazla akım çekerek çalışmaya çalışır ve bu durum hem cihazın hem de kablonun daha fazla ısınmasına yol açar.

Şebeke gerilimindeki dalgalanmalara karşı regülatörler, cihaza ulaşan gerilimi sabit tutarak bu sorunu azaltır. Endüstriyel tesisler için endüstriyel regülatörler mevcuttur.

Kablo Isınmasının Tehlike İşaretleri

Aşağıdaki belirtilerden birini fark ederseniz ilgili hattı kullanmayı bırakın ve bir elektrikçiye kontrol ettirin:

• Dokunulduğunda belirgin şekilde sıcak olan kablo, fiş ya da priz
• Prizde veya fişte kararma, renk değişikliği, erime izleri
• Yanık plastik ya da balık kokusuna benzeyen bir koku
• Prizden gelen cızırtı veya vızıltı sesi
• Sık sık atan sigortalar
• Cihaz çalışırken titreyen ya da kararan ışıklar
• Sertleşmiş, çatlamış ya da renk değiştirmiş kablo kılıfları

Kablo Isınmasını Önlemek İçin Öneriler

Doğru Kesit ve Doğru Sigorta

Her hattın kablo kesiti, o hatta bağlanacak yüklere göre seçilmeli ve sigorta değeri kablonun taşıyabileceği akıma uygun olmalıdır. Sigorta, kablodan daha önce açmalıdır; bu nedenle kablo kesitine uygun olmayan daha büyük bir sigorta takmak çok tehlikelidir.

Yükleri Dengeleyin

Yüksek güçlü cihazları farklı hatlara dağıtın. Mutfak, banyo ve klima gibi yükler için ayrı hatlar kullanılması idealdir.

Kaliteli Grup Priz Kullanın

Çoklu priz ihtiyacınız varsa, aşırı akım korumalı, yeterli kesitte kablosu olan ve standartlara uygun güvenli grup prizler tercih edin. Uzatma kablolarını birbirine eklemeyin, halı ve mobilya altından geçirmeyin. Hassas elektronik cihazlar için ani gerilim yükselmelerine karşı da koruma sağlayan enerji koruma prizleri iyi bir seçenektir.

Bağlantıları Düzenli Kontrol Ettirin

Sigorta kutularındaki ve pano içindeki bağlantıların sıkılığı belirli aralıklarla kontrol edilmelidir. Endüstriyel tesislerde termal kamera ile yapılan taramalar, ısınan bağlantı noktalarını arıza çıkmadan tespit etmenin en etkili yollarından biridir.

UPS ve Akü Sistemlerinde Kablolama

UPS ve akü sistemlerinde düşük gerilim ve yüksek akım bir arada bulunur. Örneğin 48 V’luk bir akü grubundan 2.400 W çekildiğinde yaklaşık 50 A akım geçer. Bu nedenle akü kablolarının kesiti ve bağlantı terminallerinin sıkılığı çok önemlidir. Tek fazlı online UPS, üç fazlı online UPS ve enerji depolama sistemleri kurulumlarının yetkili ekiplerce yapılması ve Tunçmatik bakım programları ile periyodik olarak kontrol ettirilmesi, bağlantı kaynaklı ısınma risklerini azaltır. Akü teknolojilerinin farklarını Lityum Akü Nedir? yazımızda bulabilirsiniz.

Sıkça Sorulan Sorular

Elektrik kablosu neden ısınır?

Kablolar, içlerinden geçen akımın iletkenin direncine çarparak ısı üretmesi (Joule etkisi) nedeniyle ısınır. Üretilen ısı akımın karesiyle orantılı olduğu için kablonun kapasitesini aşan yükler ısınmayı hızla artırır.

Kablonun ısınması normal mi?

Yük altındaki bir kablonun hafifçe ılık olması normal olabilir. Ancak dokunulamayacak kadar sıcak olması, kokması ya da renginin değişmesi aşırı yüklenme veya bağlantı sorunu işaretidir.

2,5 mm² kablo kaç amper taşır?

Konut tesisatında 2,5 mm² bakır kablo genellikle 16 A sigortalı priz hatlarında kullanılır. Gerçek taşıma kapasitesi döşeme şekli, ortam sıcaklığı ve gruplama gibi faktörlere bağlıdır.

Uzatma kablosu neden erir?

Uzatma kabloları genellikle ince kesitlidir. Yüksek güçlü cihazlarla kullanıldığında, özellikle makaraya sarılıyken, üretilen ısıyı dağıtamaz ve yalıtımları eriyebilir.

Kablo ısınması yangın çıkarır mı?

Evet. Aşırı ısınan kablonun yalıtımı erir ve kısa devreye yol açabilir. Isı, çevredeki yanıcı malzemeleri de tutuşturabilir. Elektrik kaynaklı yangınların önemli bir bölümü aşırı yüklenme ve gevşek bağlantılardan kaynaklanır.

Sonuç

Elektrik kablolarının ısınması, akımın kaçınılmaz bir sonucudur; önemli olan bu ısının güvenli sınırlar içinde kalmasıdır. Doğru kablo kesiti, uygun sigorta, kaliteli priz ve düzenli bağlantı kontrolü, kablo ısınmasından kaynaklanan risklerin büyük bölümünü ortadan kaldırır. Akım ile ısı arasındaki karesel ilişkiyi akılda tutmak, günlük kullanımda da daha bilinçli kararlar vermenizi sağlar.
