Bugün kullanılan elektrik enerjisinin %90’ından fazlası alternatif akım olarak üretilmektedir. Peki alternatif akım nedir ve neden bu kadar yaygın kullanılmaktadır? Alternatif akım (AC), genliği ve yönü periyodik olarak değişen elektriksel akımdır. Şebekelerimizde kullandığımız AC, saniyede 50 periyot tamamlar. Bu makalede, alternatif akımın temel prinsiplerini, üretim yöntemlerini, parametrelerini ve endüstriyel avantajlarını detaylı olarak inceleyeceğiz.

Alternatif Akım (AC) Nedir ve Temel Özellikleri

Alternatif Akımın Tanımı ve Çalışma Prensibi

Alternatif akım nedir sorusunun cevabı, elektriğin temel davranışını anlamamızla başlar. Bir elektrik kaynağından meydana gelen gerilimin periyodik olarak yön ve şiddet değiştirdiği durumda, bu kaynağa iletkenler ile bağlı bir yükte oluşan akıma alternatif akım denir. DC akımda elektronlar tek yönde sabit bir şekilde akarken, AC akımda elektronlar ileri ve geri hareket ederek salınım yapar. Elektronların bu periyodik hareketi, akımın pozitif ve negatif kutuplar arasında sürekli yön değiştirmesine neden olur.

İlginizi Çekebilir: UPS Nedir?

AC nedir sorusuna teknik bir yanıt vermek gerekirse: zamana bağlı bir şekilde periyodik olarak yön ve şiddeti değişen akımdır. Bu değişim rastgele değil, belirli bir düzen içinde gerçekleşir. Akımın yönü ve şiddeti genellikle belirli bir frekansta sürekli olarak değişir. Örneğin, Türkiye’de bu değişim saniyede 50 kez, bazı ülkelerde ise 60 kez meydana gelir.

Sinüzoidal Dalga Yapısı

Alternatif akımın en yaygın dalga formu sinüzoidal dalgadır. Sinüzoidal dalgalar, periyodik ve sürekli bir yapıya sahip olup, elektrik enerjisinin iletiminde temel rol oynar. Bu dalga yapısı, voltajın ve akımın pozitif ve negatif tepe noktaları arasında düzgün bir şekilde değişmesini sağlar.

Sinüzoidal dalganın üç temel özelliği vardır: frekans, genlik ve faz. Frekans, dalganın bir saniyede kaç kez döngü tamamladığını gösterir. Çoğu ülkede AC gücünün standart frekansı 50 veya 60 hertz’tir; bu da dalganın saniyede 50 veya 60 döngüyü tamamladığı anlamına gelir. Genlik, dalganın zirve noktası ile ortalama değeri arasındaki farktır. Genlik arttıkça, dalganın taşıdığı enerji de artar. Faz ise dalganın zaman içindeki konumunu belirtir.

Türkiye şehir şebekelerinde 220 V AC kullanılmaktadır. Ancak bu 220 V değeri alternatif gerilimin etkin değeridir. Sürekli değişim halinde iletilen gerilimin ortalaması DC olarak 220 Volt’a karşılık gelir. Şehir geriliminin pik değeri ise 220 V × √2 yaklaşık 311 Volt’tur. Bu matematiksel ilişki, AC sistemlerinin anlaşılmasında kritik öneme sahiptir.

AC dalga formu için yatay taban çizgisi, gerilim veya akımın sıfır durumunu gösterir. Dalga formunun yatay sıfır ekseninin üzerinde kalan kısmı, bir yönde akan voltaj veya akımı temsil eder. Benzer şekilde, sıfır ekseninin altında kalan kısım, ters yönde ilerleyen voltajı ya da akımı temsil eder. Pozitif olan yarısından negatif olan yarısına ve tekrar taban çizgisine kadar tamamlanan bütüne bir döngü denir.

Doğru Akım ile Temel Farkları

AC ve DC arasındaki temel fark, elektrik akımının akış yönü ile doğasındadır. DC akımda elektronlar yalnızca negatif kutuptan pozitif kutba doğru hareket ederken, AC akımda elektronlar hareketin yönünü negatif ve pozitif kutuplar arasında değiştirir.

Frekans açısından bakıldığında, alternatif akımın frekansı gerilim ve akım yönünün kaç kez tersine çevrildiğini belirtir. Frekans 50 Hz ise akımın saniyede 50 kez yön değiştirdiği anlamına gelir. Bununla birlikte, doğru akımın frekansı her zaman sıfırdır çünkü asla yönünü değiştirmez.

Güç faktörü AC ve DC’de akım ile gerilimin çarpımının karşılığıdır. AC akımında güç faktörü 0 ile 1 arasında değişir. DC’de ise güç faktörü sürekli olarak 1’dir ve değişkenlik göstermez. Bu fark, sistemlerin enerji verimliliğini doğrudan etkiler.

AC akımında hesaplama daha zordur. DC tek yönlü olduğundan, sabit akım gerilim hesaplaması söz konusudur ve daha basit şekilde hesaplanabilir. Ancak AC’de çift yönlülük vardır ve bu değişkenlikler içerdiğinden dolayı akım hesaplaması daha karmaşık hale gelir. Öte yandan, AC’nin bu karmaşıklığı transformatörlerle kolayca dönüştürülebilme avantajını beraberinde getirir.

Alternatif Akımın Üretimi ve Faraday Yasası

Alternatörlerde Elektromanyetik İndüksiyon

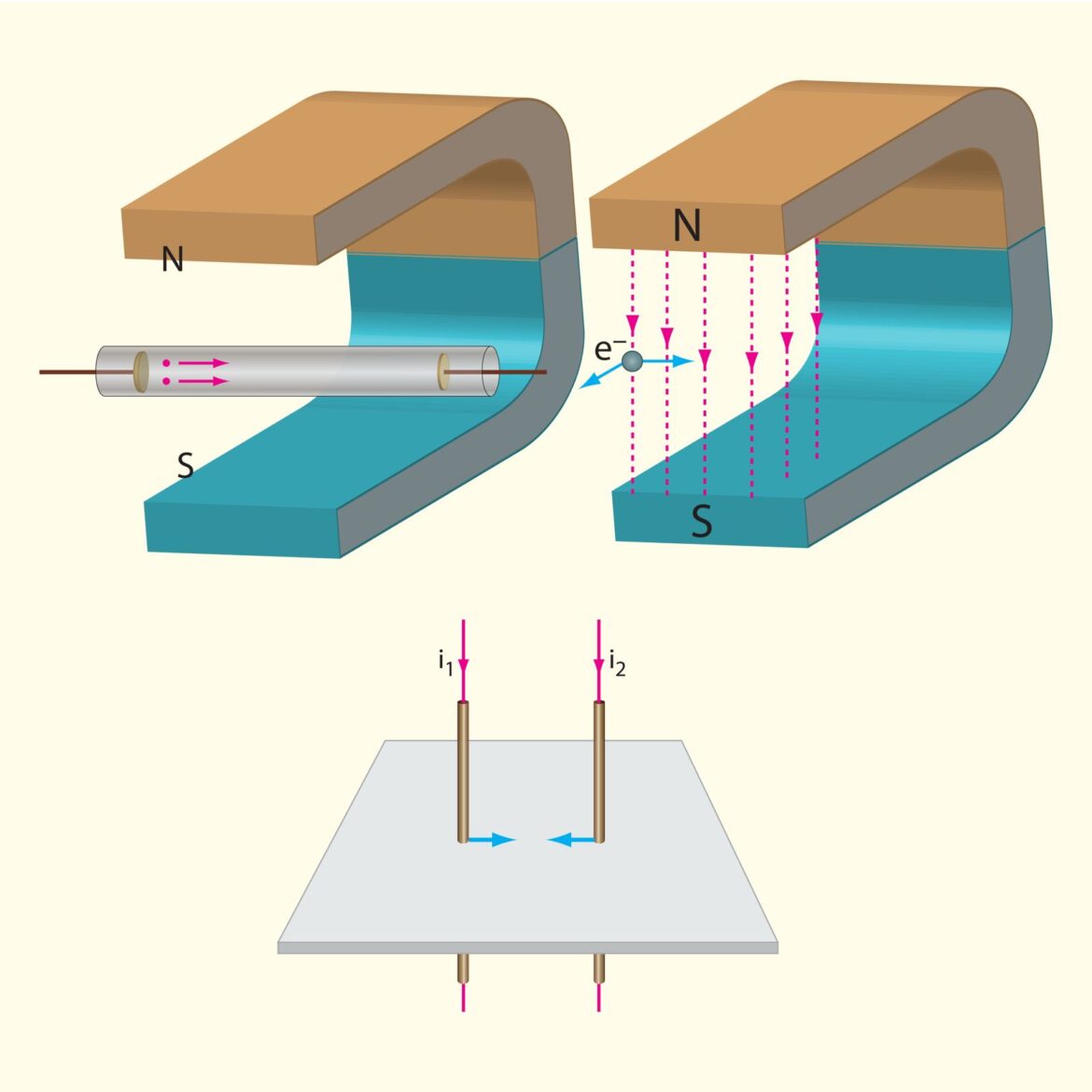

Michael Faraday tarafından keşfedilen elektromanyetik indüksiyon prensibi, alternatif akım üretiminin temelini oluşturur. Faraday yasasına göre, bir iletken manyetik alan içerisinde hareket ettirildiğinde iletkende bir elektromotor kuvvet (EMK) indüklenir. Bu olgu, bir döngüde indüklenen EMF’nin (elektromotor kuvvet, volt cinsinden ölçülür), döngüdeki manyetik akının zamanla değişim oranına eşit olduğunu ifade eder. Sonuç olarak, bir çember içinde dönen bir manyetik alanın elektrik akımı üretebileceği ortaya çıkar.

İlginizi Çekebilir: Voltaj Regülatörü

Alternatör nedir sorusuna yanıt vermek gerekirse: elektromanyetik indüksiyon prensibi ile çalışan ve mekanik enerjiyi alternatif akıma dönüştüren bir elektrik makinesidir. Jeneratör motoru tarafından üretilen dönme hareketi alternatör içinde elektrik enerjisine çevrilir ve bu enerji sistemin ihtiyaç duyduğu voltaj ve frekans değerlerinde çıkış olarak sağlanır. Elektromanyetik indüksiyon prensibi, elektrik enerjisi üreten makinelerin tasarımında kullanılır. Alternatörler ve jeneratörler, manyetik alanı değiştirmek için mekanik enerji kullanır ve bu değişim bir çıkış terminalinde akım üretir.

Bir AC alternatörde alternatif akımın üretilmesini kolaylaştıran iki ana bileşen rotor ve statordur. Rotor, alternatörün dönen bileşenidir ve manyetik alanın üretilmesinden sorumludur. Bobinler veya sargılar içeren stator sabittir ve indüklenen akımı yakalar. Motor tarafından döndürülen rotor manyetik alan oluşturur ve stator sargılarında elektrik akımı meydana gelir. Bu süreç sayesinde mekanik enerji elektrik enerjisine dönüşür.

Manyetik Alan İçinde Dönen İletken Hareketi

AC alternatör durumunda, statorda bir akım indükleyen dönen bir manyetik alan oluşturan rotoru döndürmek için mekanik enerji kullanılır. Rotor döndüğünde, statorun (sabit kısım) etrafında değişen bir manyetik alan yaratır. Bu değişen manyetik akı, stator sargılarında alternatif bir akımı indükler. Rotor her dönüşü tamamladığında alternatif akım yön değiştirir.

Statordaki sargılar, indüklenen akımın verimli bir şekilde akmasını sağlayan bakır gibi yüksek iletkenliğe sahip malzemelerden yapılmıştır. Rotorun manyetik akısı bu sargılarla etkileşime girerek alternatif akımı yönlendiren bir elektromotor kuvvet yaratır. Sargıların kalitesi ve rotorun manyetik alan gücü, AC alternatörün verimliliğinin ve çıkışının belirlenmesinde kritik rol oynar.

Üretilen AC’nin frekansı doğrudan rotorun dönme hızıyla ilgilidir. Çoğu AC alternatörde rotor, bölgeye bağlı olarak 50Hz veya 60Hz istenen frekansı üretmek için belirli bir hızda dönecek şekilde tasarlanmıştır. Frekans, rotordaki kutup sayısına ve dönüş hızına göre hesaplanabilir. Daha yüksek rotor hızları, daha yüksek frekanslara neden olur ve rotor hızının ayarlanması, çeşitli uygulamalar için gerekli AC frekansının üretilmesine olanak tanır. Alternatörün çalışması sırasında voltaj regülatörü devreye girerek çıkış voltajının stabil kalmasını sağlar ve sistemin güvenli şekilde çalışmasına katkıda bulunur.

Santral Sistemlerinde AC Üretimi

AC akım, elektrik santrallerinde jeneratörler aracılığıyla üretilir. Elektrik santrallerinde (termik, nükleer, hidroelektrik, rüzgar veya güneş enerjisi santralleri gibi) jeneratörler, manyetik alan içinde dönen iletkenler sayesinde AC akım üretirler. Jeneratörler, genellikle fosil yakıtlar kullanılarak çalıştırılır ve fosil yakıtlar arasında benzin ve doğal gaz bulunur. Dizel de jeneratörlerde çok kullanılan yakıtlardan biridir.

Termik santrallerle su, kömür veya akaryakıt kullanılarak buhar haline getirilir. Su buharı bobinin, manyetik alan içinde dönmesini sağlar. Nükleer santrallerde su nükleer enerji kullanılarak buhar haline dönüştürülür. Su buharı da termik santrallerde olduğu gibi, manyetik alan içindeki bobini döndürür. Hidrolik santrallerde ise, baraj gölünde biriktirilen su, bobine bağlı kanatlar üzerine düşürülür. Kanatlar ve ona bağlı bobin dönerek elektrik akımı elde edilir

⚡ Elektrik Üretimi

Kazandan prize — enerjinin yolculuğu

Üretilen AC akım, yüksek gerilim ile (transformatörler aracılığıyla gerilim yükseltilir) uzak mesafelere iletilir. Yüksek gerilim, iletim kayıplarını azaltır. İletilen AC akım, kullanım noktalarına (evler, fabrikalar vb.) ulaştığında ise düşük gerilime (transformatörler aracılığıyla gerilim düşürülür) dönüştürülerek güvenli bir şekilde kullanılır.

Alternatif Akımın Temel Parametreleri

Periyot ve Frekans İlişkisi

Alternatif akımın davranışını anlamak için periyot ve frekans kavramlarını bilmek gerekir. İletkenin sabit manyetik alan içerisinde dönerken attığı bir tam tur, yani 360°’lik dönüş için geçen süre periyot olarak adlandırılır ve T ile gösterilir. Başka bir deyişle, gerilim değerinin sıfırdan başlayarak pozitif maksimum değere çıkması, buradan tekrar düşerek sıfıra inmesi, ardından negatif maksimum değere ulaşması ve artarak tekrar sıfıra çıkması sonunda geçen zamana periyot denir. Bir tam dalganın oluşması için geçen süreye de periyot denilmektedir. Periyodun birimi saniyedir.

Frekans ise alternatif gerilimin 1 saniyede oluşan periyot sayısını ifade eder. Bir saniyede oluşan periyot sayısına frekans denir ve f ile gösterilir. Frekans ile periyot arasındaki matematiksel ilişki f = 1/T formülüyle ifade edilebilir. Frekansın birimi Hertz (Hz) olup, 1 Hz frekansı bir saniyede bir kez tekrarlanan bir olayı ifade eder. Şebekelerimizde kullandığımız alternatif akımın frekansı 50 Hz’dir, yani alternatif gerilim 1 saniyede 50 periyot tamamlamaktadır.

Pratik bir örnekle açıklamak gerekirse: sürekli yanıp sönen bir lambanın yanık kalma süresi 100 ms, sönük kalma süresi 400 ms ise periyot iki sürenin toplamı (100 + 400) yani 500 ms olur. Periyot 0,5 sn ise bu durumda frekans f = 1 / 0,5 = 2 Hz olur. Eğer frekans değeri biliniyorsa periyot hesaplamak için T = 1 / f formülü kullanılır. Periyot değeri saniye cinsinden alınırsa frekans değeri Hertz (Hz) cinsinden olacaktır.

Alternans Kavramı

Alternatif akım eğrilerini incelerken alternans kavramını anlamak önemlidir. Alternans, alternatif akımın yönünü belirtir. AC eğrisinde x ekseninin üstü pozitif alternans, altı da negatif alternans olarak bilinir. Sinüs eğrisindeki gerilimin değeri sıfırdan başlayıp yükselmiş ve 90 derecede en yüksek değerine ulaşmıştır. Daha sonra azalma göstererek 180 derecede sıfıra düşmüştür; buna pozitif alternans denir. 180 dereceden sonraki ve 360 dereceye kadar olan ters yöndeki eğriye ise negatif alternans denir.

Bu alternatif akımın devredeki yönünü de belirtir. Gerilimin bu maksimum değeri, sinüs sinyalinin periyot süresi içerisinde aldığı en büyük değeri belirtir. Pozitif ve negatif alternansı kapsayan tam bir periyot için alternatif akımın ortalama değeri sıfırdır.

Açısal Hız ve Radyan Hesaplamaları

Açısal hız, bir nesnenin ne kadar hızlı döndüğünün bir ölçüsüdür ve birim zamanda radyan veya derece cinsindendir. Açısal hız, bir nesnenin ne kadar hızlı döndüğünün veya devrildiğinin bir ölçüsüdür ve açısal yer değiştirme oranıdır. Vektör büyüklüğüdür, yani büyüklük ve yön içerir.

Açısal hızın SI birimi radyan/saniye (rad/s)’dir. Frekans ile açısal hız arasındaki ilişki ω = 2π × f formülüyle ifade edilir. Radyan/saniye cinsinden açısal hız, RPM × (2π/60) formülü ile hesaplanabilir. Alternatif akımda akım veya gerilimin bir periyottaki ani değeri hesaplanırken açısal hız kullanılır. Burada ω açısal hızı (radyan/saniye veya derece/saniye) ve t zamanı (saniye) ifade eder.

Dalga Boyu

Dalga boyu, sinüs sinyalinin iki saykılının birbirinin aynı olan iki noktası (örneğin saykıl başlangıçları) arasındaki uzaklıktır ve λ ile gösterilir. Dalga boyu λ = v / f formülüyle ifade edilir. Bu formülde λ dalga boyunu metre (m), v dalga hızını metre/saniye (m/s) ve f sinyalin frekansını hertz (Hz) ifade eder.

Işık serbest ortamda yaklaşık 3×10⁸ m/s hızla hareket eder. Havadaki ses dalgalarının hızı ise 343 m/s’dir. Örneğin, 100 MHz frekansa sahip elektromanyetik (radyo) sinyalinin dalga boyu λ = 3×10⁸ / 100×10⁶ = 3 m olarak bulunur.

Alternatif Akımda Gerilim ve Akım Değerleri

Alternatif akımda gerilim ve akım sürekli değiştiğinden, bu değerleri ifade etmek için farklı ölçüm yöntemleri kullanılır. Sinüzoidal eğri üzerindeki her nokta farklı bir büyüklük taşır ve bu büyüklükleri tanımlamak elektriksel hesaplamaların temelini oluşturur.

Ani Değer Hesaplamaları

Sinüsoidal eğri üzerindeki herhangi bir nokta ani değer olarak isimlendirilir ve küçük harflerle gösterilir. Gerilimin ani değeri v, akımın ani değeri ise i ile ifade edilir. Herhangi bir andaki gerilimin ani değeri v = Vm sin(2πft) veya v = Vm sinωt formülüyle hesaplanır. Bu formülde Vm maksimum değeri, f frekansı, ω açısal hızı ve t zamanı temsil eder. Akımın ani değeri benzer şekilde i = Im × sin(ωt) olarak ifade edilir.

Pratik bir örnek vermek gerekirse: frekansı 50 Hz ve genliği 310 V olan bir işaretin t = 0,00166 s anındaki ani değeri v = 310 × sin(2π × 50 × 0,00166) = 155 V olarak hesaplanır. Bir periyotta sonsuz sayıda ani değer bulunur ve maksimum değer, ani değerlerin en büyüğüdür.

Maksimum (Tepe) Değer

Alternatif akımın en büyük ani değerine maksimum değer veya tepe değer denir. Gerilim için Vm veya Um, akım için Im şeklinde gösterilir. Dikkat edilirse 90 ve 270 derecelik açılarda elde edilen akım en yüksek değerine ulaşır. Pozitif ve negatif tepe değerler arasındaki genlik değerine tepeden tepeye değer denir ve Vpp ile gösterilir.

Tepeden tepeye değer, pozitif tepe değeri ile negatif tepe değeri arasındaki farktır. Sinüs fonksiyonu için en büyük değer +1 ve en düşük değer -1 arasında değiştiğinden, AC gerilim pik değerleri +Vpik ve -Vpik arasında değişir. Pik-pik değeri Vpik – (-Vpik) = 2 × Vpik formülüyle hesaplanır.

Ortalama Değer

Alternatif akımın bir saykıldaki ani değerlerinin ortalamasına ortalama değer denir. Özünde alternatif akımın bir periyottaki pozitif ani değerlerin sayısı, negatif ani değerlerin sayısına eşit ve aynı büyüklükte olduğundan tam periyot için ortalama değer sıfırdır. Bu nedenden dolayı ortalama değer hesaplanırken alternanslardan birinde hesaplama yapılır.

Maksimum değer belli ise ortalama değer formülü Vort = 0,636 × Vm şeklindedir. Sinüzoidal bir dalga formunun ortalama voltajı, tepe voltaj değerinin 0,637 ile çarpılmasıyla belirlenir. Örneğin, maksimum değeri 24 V olan alternatif gerilimin ortalama değeri Vort = 24 × 0,636 = 16,26 V olarak bulunur. Ortalama değer, dalga formunun büyüklüğüne bağlıdır ve frekansın veya faz açısının bir fonksiyonu değildir.

Etkin (RMS) Değer ve Önemi

Bir dirençte doğru akımın meydana getirdiği ısıyı, aynı dirençte ve zamanda ortaya çıkaran alternatif akım değerine etkin veya efektif değer denir. RMS (Root Mean Square) terimi, anlık değerlerin karesi alınmış fonksiyonunun ortalama değerinin karekökü anlamına gelir. Alternatif akım ile aynı dirençte, aynı zamanda, eşit miktarda ısı açığa çıkaran doğru akımın değerine alternatif akımın etkin değeri denir.

AC voltmetre ve ampermetrede ölçülen değerler etkin değerdir. AC voltmetrenin gösterdiği değer, AC gerilimin etkin (RMS) değeridir. Efektif değerler, alt ifadeler kullanılmadan büyük karakterlerle gösterilir (V ve I). Sinüzoidal işaretlerin etkin değeri Veff = Vm × 0,707 formülüyle hesaplanır. Türkiye şehir şebekelerinde kullanılan 220 V değeri alternatif gerilimin etkin değeridir. Şehir geriliminin pik değeri 220 V × √2 yaklaşık 311 Volt’tur.

RMS değeri, bir alternatif akımın sağladığı gücü belirlemede kritik rol oynar. AC elektrik sistemlerinde RMS değerleri çok önemlidir çünkü bir yüke aynı gücü sağlayacak eşdeğer doğru akım değerine eşittirler.

Değerler Arası Matematiksel İlişkiler

Maksimum değer ve efektif değer arasındaki ilişkiler şu şekildedir: Vm = √2 × V ≈ 1,414 × V ve V = Vm / √2 ≈ 0,707 × Vm. Benzer şekilde akım için Im = √2 × I ≈ 1,414 × I ve I = Im / √2 ≈ 0,707 × Im formülleri geçerlidir. Ortalama değer ve maksimum değer ilişkisi Vavg = 0,636 × Vp şeklindedir.

Form faktörü, bir AC dalga formunun şekli olarak tanımlanır ve RMS voltajının ortalama voltaja bölünmesidir. Sinüzoidal dalga formu için form faktörü yaklaşık 1,11 sabitine eşittir. Etkin değerin maksimum değere oranı 0,707, ortalama değerin maksimum değere oranı ise 0,636’dır.

Alternatif Akımın Endüstriyel Avantajları

Endüstriyel uygulamalarda alternatif akımın doğru akıma göre tercih edilmesinin somut nedenleri vardır. AC sistemlerinin sunduğu avantajlar, elektrik şebekelerinin tasarımından üretim tesislerinin motor seçimlerine kadar geniş bir alanda kendini gösterir.

Transformatörlerle Gerilim Dönüşümü

AC sistemlerinin en büyük avantajı, transformatörler vasıtasıyla gerilim seviyelerinin verimli şekilde değiştirilebilmesidir. Transformatörler, elektromanyetik indüksiyon prensibine dayalı olarak çalışan statik elektromanyetik cihazlardır. Yapılması en basit elektrikli cihazlardan biri olan transformatör, AC voltaj seviyesini değiştirmek için tek ihtiyaçtır.

Transformatörler giriş gerilimini yükseltme veya düşürme işlemini gerçekleştirirken frekans değerini korur. Yüksek voltajlı iletim hatları, evlere veya binalara girmeden önce 120V veya 240V seviyelerine düşürülür. Endüstriyel kullanım için de voltaj daha güvenli seviyelere indirilir. AC her iki dünyanın da en iyisini verebilir: daha yüksek voltajlara yükseltildiğinde gücü verimli bir şekilde iletebilir, voltaj daha düşük seviyelere düşürüldüğünde kullanımı daha güvenli olabilir.

Uzun Mesafe Enerji İletimi

Alternatif akımın uzun mesafeli enerji iletiminde tercih edilmesinin temel nedeni, gerilim seviyelerinin transformatörlerle etkin şekilde değiştirilebilmesidir. Enerji iletim hatlarındaki güç kaybı, Ohm Kanunu uyarınca hattın direnci ve üzerinden geçen akımın karesi ile doğru orantılıdır: Pkayıp = I²R. İletilen güç ise gerilim ve akım çarpımına eşittir: P = V⋅I. Belirli bir gücün yüksek gerilim ve düşük akım kullanılarak iletilmesi durumunda kayıplar önemli ölçüde azaltılabilir.

Voltaj ne kadar yüksek olursa, iletim sırasında o kadar az kayıp oluşur. Bu nedenle komşu iletim hatları 10.000V üzerinde voltajlara sahiptir ve uzun mesafe hatları 250.000V ila 500.000V arasında çok daha yüksek voltajlara sahiptir. Elektrik santrallerinde üretilen AC gerilimi, transformatörlerle yüz binlerce volt (kV) seviyesine yükseltilir. Bu yüksek gerilim, enerjinin uzun mesafelere minimum kayıpla taşınmasını sağlar. Tüketim noktalarında ise gerilim, tekrar transformatörlerle güvenli seviyelere (örneğin 220 V) düşürülür.

AC Motorların Üstünlükleri

AC indüksiyon motorlarının sağlam yapıları, yüksek verimlilikleri ve düşük bakım maliyetleri nedeniyle endüstriyel tesislerde pompalar, konveyör bant sistemleri, takım tezgahları, presler, vinçler ve diğer üretim ekipmanlarında yaygın kullanımı vardır. AC motorlar basit yapıları, dayanıklılıkları ve düşük maliyetleri nedeniyle yaygın olarak kullanılır.

HVDC Sistemleri ile Karşılaştırma

HVDC sistemler belli bir mesafeden sonra daha ekonomik iletim çözümleri sunmaktadır. Buna karşın, pahalı çevirici sistemlerine ihtiyaç duyulmaktadır. Itaipu HVDC bağlantısından edinilen tecrübeler ile HVAC ve HVDC sistemleri karşılaştırılmıştır. Son 15 yılın analiz sonuçları değerlendirildiğinde, DC iletim sisteminde yıllık hata oranının 0.87 ve yıllık “Forced Energy Unavailibility (FEU)” oranının 0.116 olduğu gözlenmiştir. Buna karşılık aynı analizde AC iletim sistemlerinin yıllık hata oranının 7.87 ve FEU% oranının 0.653 olduğu gözlenmektedir.

Alternatif Akımın Uygulama Alanları

Santrallerden tüketicilere ulaşan elektrik enerjisinin yolculuğu, alternatif akımın çeşitli uygulama alanlarında kendini gösterir. Santrallerde üretilen enerjinin sevkinde AA kullanılmakta ve bu enerji sanayi ile konutlarda tüketilmektedir.

Elektrik Şebekelerinde Kullanımı

Dünyanın dört bir yanındaki ulusal elektrik şebekeleri, 50-60 hertz polarite ters frekanslı AC ile çalışır. Türkiye’de evlerde kullanılan şebeke frekansı 50 Hz, gerilim ise 220 V’tur. Amerika Birleşik Devletleri’nde ev voltajı 120VAC iken endüstriyel voltaj 208VAC, 240VAC, 480VAC ve üstüdür. Gerilim seviyesi farklı ülkelerde farklı değerlere standardize edilmiş bir değerdir.

Alternatif akım tipleri arasında en sık rastlanan bir fazlı AC’dir; burada bir faz ve bir dönüş iletkeni vardır. 120/240 VAC kodu, bir üçüncü iletkeni ortak kullanan iki adet faz hattını göstermektedir. Her bir faz ile ortak iletken arasında 120 VAC ve fazlar arasında ise 240 volt alternatif gerilim vardır. 220 VAC veya 240 VAC, yukarıda sözü edilen 120/240 VAC sistemin iki adet fazını gösterir.

Deniz altına yapılan enerji nakil hatlarında üretilen AA elektrik, dalga yapısında bozulmalara sebep verilmemesi için DC’ye dönüştürülerek taşınmaktadır. HVDC ismi verilen uygulama ile okyanus ya da deniz altından nakil hatları işlenebilmektedir.

Üç Fazlı Sistemler

Üç faz alternatif akım gücü, veri merkezlerinin yanı sıra güç canavarı makineleri barındıran ticari ve endüstriyel binalara elektrik sağlamak için yaygın olarak kullanılır. Üç faz güç, tek faz AC gücün aksine daha fazla verimlilikle daha fazla güç sağlayabilir. Tek fazlı alternatif sistemlerin yanında elektriğin üretimi, iletimi ve dağıtımı üç fazlı olarak gerçekleştirilir.

50 Hz frekansta alçak gerilim dağıtım sistemlerinde kullanılan faz-nötr 220VAC iken, faz-faz arası gerilim 380VAC’dir. Şehir şebeke gerilimi sabittir, evlerde 220 V ve sanayide 380 V’tur. Üç fazlı sistem, tek faz sistemlerin neredeyse iki katı kadar güç sağlayabilir. 15 kW’lık bir kabin düşünüldüğünde, 120 volt AC güçte tek faz kullanıldığında kabine güç vermek için 125 amper gerekir. Buna karşın, 3 faz kullanarak aynı 15 kW’lık kabini desteklemek için 42 amper kapasitesine sahip üç kablo gerekir.

Endüstriyel kompresörler motora giden elektrik gücünün frekansını kontrol ederek AC indüksiyonlu motorların devrini ve torkunu kontrol etmek üzere Değişken Hızlı Üniteler kullanan ilk endüstriyel makineler arasındadır. Üç fazlı sistemler üçgen veya yıldız bağlanır ve bu bağlantı şekline göre devrede nötr bulunur ya da bulunmaz.

Endüstriyel Otomasyon

AC sürücüler, endüstriyel otomasyon projelerinde önemli bir bileşendir. Motor hızının hassas bir şekilde kontrol edilmesine olanak tanıyarak motorların enerji tasarruflu çalışmasını sağlar. AC sürücüler motor hızı ve torku üzerinde daha iyi kontrol sağlayarak üretkenliği artırır. Konveyör sistemlerinde AC sürücüler hassas hız kontrolü sağlayarak optimum malzeme taşıma ve darboğazların azaltılmasını sağlar.

Endüstriyel AC kontaktör cihazları motorları, HVAC ekipmanlarını ve aydınlatma sistemlerini otomatik olarak açıp kapatır. HVAC sistemleri, kompresörleri, fan motorlarını ve ısıtma elemanlarını kontrol etmek için büyük ölçüde kontaktörlere dayanır. Endüstriyel pompalar, uzaktan çalıştırma ve acil durdurma için kontaktörlere ihtiyaç duyar.

Ev ve İş Yerlerinde AC Kullanımı

Evlerimizdeki aydınlatma ve cihazlar AC ile çalışır. Dizüstü bilgisayarlar ve telefonlar gibi doğru akım cihazlarımız bile DC güç kaynaklarına ve AC’yi DC’ye dönüştüren pil şarj cihazlarına ihtiyaç duyar. Günlük yaşamda kullanılan bulaşık makinesi, fırın, klima gibi birçok beyaz eşya AC ile çalışır. Prizlerden sağlanan standart enerji kaynağı da AC’dir.

İlginizi Çekebilir: Akım Korumalı Priz

Hassas voltaj kontrolü gerektirmeyen cihaz motorları, elektrikli süpürgeler, havalandırma fanları ve çeşitli elektrikli aletler alternatif akım üzerinden çalışır. Hem iç mekân aydınlatmaları hem de sokak lambaları alternatif akımla beslenir. Günümüzde kullanılan LED lambalar dahil olmak üzere birçok aydınlatma sistemi AC akım ile çalışır.

Bu makalede alternatif akımın temel prensiplerini detaylı olarak inceledik. Elektromanyetik indüksiyon prensibiyle üretilen AC, sinüzoidal dalga yapısı ve periyodik karakteristikleriyle modern elektrik sistemlerinin temelidir. Frekans, periyot, etkin değer gibi parametreleri anladık ve bu değerlerin hesaplama yöntemlerini öğrendik. Transformatörlerle gerilim dönüşümü sayesinde enerji uzun mesafelere verimli şekilde iletilebilir. Endüstriyel tesislerden evlerimizdeki prizlere kadar her yerde AC kullanılmaktadır. Günümüzde elektrik enerjisinin büyük çoğunluğu alternatif akım olarak üretilmekte ve tüketilmektedir. Sonuç olarak, AC sistemleri enerji üretimi ve dağıtımında vazgeçilmez bir rol oynamaktadır.
