Ülkemiz elektrik şebekesinde frekans değeri 50 Hz’de sabit tutulmaya çalışılır. Peki 50 Hz ne demek ve bu standart nereden geliyor? Aslında dünyada iki ana frekans standardı bulunur: 50 Hz ve 60 Hz. Elektrik frekans nedir sorusuna yanıt vermek gerekirse, alternatif akımın saniyede kaç kez yön değiştirdiğini gösteren ölçüdür. 50 hertz ne demek denildiğinde ise akımın saniyede 50 kez periyot tamamladığını anlarız. Bu ayrım, 1880’li ve 1890’lı yıllarda ticari elektrik enerjisi dağıtımının ilk dönemlerinden kaynaklanır. Bu yazıda, 50 Hz standardının tarihsel gelişimini, teknik avantajlarını ve günümüzdeki önemini inceleyeceğiz.
İlginizi Çekebilir: Şarj İstasyonu
Elektrik Frekansı Nedir ve Nasıl Ölçülür?
Frekans Kavramının Temel Tanımı
Frekans, bir olayın birim zamanda kaç kez tekrarlandığını gösteren fiziksel büyüklüktür. Elektrik sistemlerinde frekans, saniyede oluşan periyot sayısını ifade eder. Bir periyot, alternatif akımın veya gerilimin tam bir dalgasını oluşturur. Frekans ile periyot arasında ters bir ilişki vardır: f=1/T formülü bu ilişkiyi matematiksel olarak tanımlar. Esas olarak, periyot süresi kısaldıkça frekans değeri artar.
Örneğin, bir sinyalin frekansı 10 Hz ise, bu sinyal her saniye 10 kez tekrarlanır. Şebekelerimizde kullandığımız alternatif akımın frekansı 50 Hz’dir, yani alternatif gerilim 1 saniyede 50 periyot tamamlamaktadır. Alternatif gerilim, bir periyot içerisinde bir defa pozitif maksimum değeri, bir defa da negatif maksimum değeri alır.
Alternatif Akımda Frekansın Rolü
Alternatif akım belli bir frekansta yönünü tersine çevirir. Frekans, akımın bir saniyede yön değiştirme hızını belirler. Bir AC sinüs dalgasında, frekans pozitiften negatife bir döngüyü tekrar etme veya tamamlama sayısıdır. Frekans arttıkça akımın geçtiği alan azalır. Alternatördeki iletken ne kadar hızlı dönerse, yani birim zamanda devir sayısı ne kadar yüksekse elde edilen gerilimin frekansı da o kadar yüksek olur.
İlginizi Çekebilir: Voltaj Regülatörü
Frekans, enerji iletimi, motorların çalışması ve diğer birçok elektriksel cihazın performansı üzerinde doğrudan bir etkiye sahiptir. Sabit bir frekansta çalışacak şekilde tasarlanmış ekipmanlar belirtilenden farklı bir frekansta çalıştığında anormal performans gösterir. AC motorlarda, frekanstaki herhangi bir değişiklik motor hızında orantısal bir değişikliğe yol açar; frekanstaki %5’lik bir düşüş, motor hızında %5’lik bir düşüşe neden olur.
Hertz Biriminin Anlamı
Hertz, SI birim sisteminde frekans birimidir. 1 Hz saniyede bir devir veya 1 MHz saniye başına bir milyon devir şeklinde tanımlanır. Bu birim, adını radyo dalgalarını ilk kez yayınlayan ve alan Alman fizikçi Heinrich Hertz’den (1857-1894) almıştır. Hertz, ses dalgalarının frekansını, radyo frekanslarını, elektrik akımının dalga boyunu ve diğer birçok periyodik olayın frekansını ölçmek için kullanılır.
Frekans sayacı moduna sahip bir dijital multimetre, AC sinyallerinin frekansını ölçebilir. Aynı zamanda elektromanyetik dalgaların salınımları, bilgisayar parçaları arasındaki veri akımı ile RAM ve işlemci gibi parçaların hızları MHz veya GHz olarak ifade edilir.
50 Hz Standardının Tarihsel Gelişimi
Tesla ve Edison Arasındaki Akım Savaşları
19cu yılların sonlarında elektrik dağıtımı için iki farklı sistem rekabet halindeydi. Bir tarafta doğru akımı (DC) savunan Thomas Edison, diğer tarafta alternatif akımın (AC) savunucusu Nikola Tesla bulunuyordu. Tesla, Edison’un şirketinde çalışırken DC jeneratörlerinin geliştirilmesinde yardımcı olmuş, ancak AC teknolojisinin üstünlüğünü fark etmişti. Edison’un kendisine vaat ettiği ücreti ödememesi üzerine Tesla istifa etti ve 1887’de Tesla Electric Company’yi kurdu.
Alternatif akım, uzun mesafe iletiminde doğru akıma göre çok daha verimliydi. Buna karşılık Edison, AC’nin tehlikeli olduğunu göstermek için karalama kampanyaları başlattı. Ancak bu çabalar işe yaramadı. Westinghouse, 1893’te Şikago Dünya Fuarı’nın elektrik sağlayıcısı oldu ve Niagara Şelalesi’ndeki hidroelektrik santrali için önemli bir sözleşme imzaladı. Bu zafer, alternatif akımın galibiyetini kesinleştirdi.
Avrupa’da AEG Firmasının Monopolü
Aynı dönemde Avrupa kıtasında Alman AEG firması elektrik üretimine başladı ve başka güçlü üretici olmadığından monopol haline geldi. AEG mühendisleri frekans seçiminde onluk sayı sistemini göz önünde bulundurarak 50 Hz’i tercih ettiler. Monopol konumunda olması nedeniyle bu karar Avrupa kıtasında bir standart haline geldi. O tarihte benimsenen 50 Hz değeri günümüzde ülkemiz dahil olmak üzere neredeyse tüm Avrupa kıtasında kullanılır.
Amerika’da 60 Hz Tercihinin Nedenleri
Tesla, elektrik motorları ve güç dağıtım alanlarındaki çalışmaları sonucunda AC akımın 60 Hz frekansında olması gerektiğini savundu. O dönemde Amerika’daki meskenlerde yaygın olarak kullanılan karbon arklı lambaların 60 Hz’ın altındaki frekanslarda titreşme (flicker) problemi yaşadığı bilinmekteydi. Sonuç olarak Amerika’da elektriğin 110VAC, 60 Hz standartında kullanılmasına karar verildi.
Metrik Sistem ve 50 Hz Uyumu
AEG firmasının 50 Hz’i seçmesinin sebebi olarak; 50 Hz’in 60 Hz’e göre metrik ölçülere daha uygun olması ve Avrupa’da o dönem evlerde kullanılan lambaların 50 Hz’de daha verimli çalışması gösterilmektedir. Bugün ülke olarak sadece Peru, Ekvator, Guyana, Filipinler ve Güney Kore, Tesla’nın 60 Hz frekans önerisini 220-240 V gerilimle birlikte kullanmaktadır.
50 Hz ve 60 Hz Sistemlerinin Teknik Karşılaştırması
İki frekans standardı arasındaki farklar teorik olmaktan öte pratik sonuçlar doğurur. Frekans değeri elektrikli ekipmanların tasarımından performansına kadar birçok parametreyi etkiler.

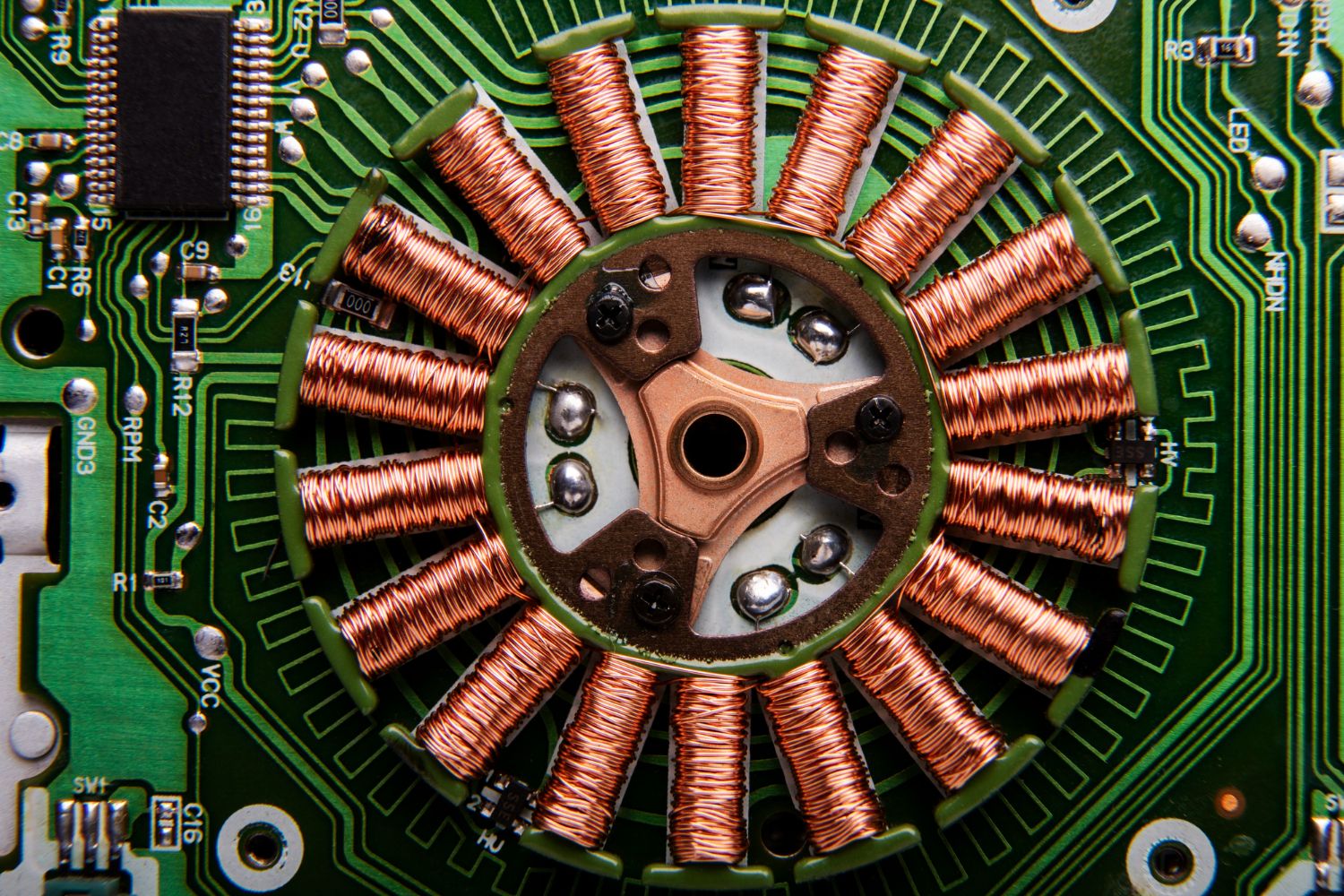

Motor Hızları ve Performans Farkları
Frekans, motorların dönüş hızını doğrudan belirler. 60 Hz için tasarlanmış 4 kutuplu bir motor 1800 devir/dakika senkron hızda çalışırken, aynı motor 50 Hz’de yaklaşık 1500 devir/dakikada döner. Bu, nominal hızdan yaklaşık %17’lik bir azalma anlamına gelir. Başka bir deyişle, 60 Hz frekansı %20 daha yüksek olduğundan, jeneratör veya indüksiyon motorlar 1500/3000 RPM yerine 1800/3600 RPM hızda çalışır.
Motor nominal frekansının altında çalıştığında, aynı torku üretmek için ek akım çeker. Sabit tork yükleri için akım artışı nominal değerin yaklaşık %4-5 üzerinde gerçekleşir. Aynı zamanda güç faktörü ve verimlilik düşer, reaktif akım çekimi artar. Soğutma sistemleri de etkilenir: mil monteli soğutma fanları 50 Hz’de hava akımının %83’ünü üretir.
Transformatör Kayıpları ve Verimlilik
Transformatörlerde demir kayıpları frekansla doğrudan ilişkilidir. Girdap akımı kayıpları frekansın karesiyle, histerezis kayıpları ise frekansla orantılı olarak artar. 50 Hz’de 100 W kayıp veren bir nüve, 60 Hz’de yaklaşık 144 W kayıp verebilir. Buna karşılık, aynı güç değeri için 60 Hz transformatörler genellikle 50 Hz olanlara göre daha küçük ve hafiftir.
Lamba Titreşimi (Flicker) Etkisi
Işık titreşimi, aydınlatma kaynağının parlaklığının düzenli aralıklarla değişmesidir. Şebeke frekansı 50-60 Hz olduğundan, alternatif akım saniyede 50-60 kez yön değiştirir. İnsanlar 50 hertz’den daha yavaş frekanslardaki ışık titreşimini algılayabilir. Fotometrik flicker migreni tetikleyebilir, baş ağrısı ve mide bulantısına neden olabilir.
Sistem ve Isıl Kayıplar
Frekans arttıkça sistem ve ısıl kayıplar artar. 60 Hz’deki artan kayıplar, uygun şekilde yönetilmezse daha yüksek çalışma sıcaklıklarına yol açar. Buna karşılık, 50 Hz transformatörleri daha hacimli olmalarına rağmen daha soğuk çalışır ve genellikle daha uzun yalıtım ömrüne sahiptir.
Günümüzde Frekans Standardının Önemi ve Uygulamaları
Endüstriyel Ekipmanlarda Frekans Uyumu
Endüstriyel tesislerde kullanılan ekipmanlar belirli frekans değerlerinde çalışacak şekilde tasarlanır. Havacılık ve askeri sistemler 400 Hz frekansta güç gerektirir. Demiryolu ekipmanları ve sinyalizasyon sistemleri ise 25 Hz, 91.66 Hz veya 100 Hz gibi özel frekanslarda çalışır. Dolayısıyla, farklı frekans ihtiyaçlarını karşılamak için frekans dönüştürücüler vazgeçilmez hale gelir.
Değişken Frekans Sürücüleri (DFS) Kullanımı
Değişken frekanslı sürücüler, şebeke gücünü farklı ekipman taleplerini karşılamak için 25 Hz, 50 Hz, 60 Hz, 100 Hz veya 400 Hz gibi frekanslara dönüştürür. VFD’ler motor hızını yük gereksinimlerine uyacak şekilde ayarlayarak enerji tüketimini önemli ölçüde azaltır. Aynı zamanda yumuşak başlatma ve durdurma sağlayarak ekipman bileşenlerindeki mekanik gerilimi azaltır. Bu sayede ekipman ömrü uzar ve bakım maliyetleri düşer.
VFD boyutlandırmasında motor akımı ve gerilimi kritik parametrelerdir. Özellikle yüksek aşırı yük kullanımı gereken uygulamalarda, konveyörler, vinçler ve pozitif yer değiştirmeli pompalar %150 ila %160 aşırı motor akımı gerektirebilir.
Farklı Frekanslarda Cihaz Çalıştırmanın Riskleri
50 Hz için tasarlanmış bir motoru 60 Hz’de çalıştırmak ciddi sorunlara yol açar. Motor, 50 Hz’de 3000 devir/dakika dönerken 60 Hz’de 3600 devir hızında döner, yani kendi orijinal devrinden %20 daha fazla hızla çalışır. Bu durum motorun aşırı ısınmasına neden olur. Buna karşılık, sistem frekansının kararsız işletme koşullarında 51.5 Hz’e çıkabileceği veya 47.5 Hz’e düşebileceği göz önünde bulundurularak üretim tesisleri belirtilen minimum süre kadar şebekeye bağlı kalarak çalışacak şekilde tasarlanır.
Altyapı Değişim Maliyeti ve Sürdürülebilirlik
Mevcut frekans standardını değiştirmek astronomik maliyetler gerektirir. Tüm elektrik altyapısı, transformatörler ve ekipmanlar belirli bir frekans için optimize edilmiştir.
Bu yazıda, 50 Hz frekans standardının tarihsel gelişimini ve teknik temellerini inceledik. AEG firmasının monopol konumundan kaynaklanan bu seçim, bugün tüm Avrupa’da kullanılmaktadır. Özellikle motor hızları, transformatör kayıpları ve lamba titreşimi gibi parametreler frekans değerinden doğrudan etkilenir. Mevcut altyapıyı değiştirmek astronomik maliyetler gerektirdiğinden, 50 Hz standardı önümüzdeki yıllarda da elektrik şebekelerimizin temel taşı olmaya devam edecektir. Sonuç olarak, yüz yıl önce verilen bu teknik karar günümüz enerji sistemlerini şekillendirmeye devam etmektedir.
