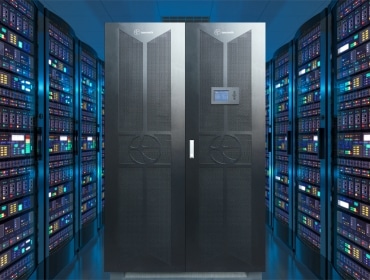

info@tuncmatik.com Modultech 520 kVA (Modul 40 kVA)
Гъвкави мащабируеми кабини и батерийна система
Модулните UPS устройства се състоят от модули, работещи независимо един от друг. Модулите работят в шкафове, произведени в различни размери с 5-10-13 гнезда.
Всички модули, които съставляват системата, се наблюдават и управляват с помощта на LCD екрана, разположен в кабината.
Механичният ръчен байпас и елементите на прекъсвача са разположени в кабината.

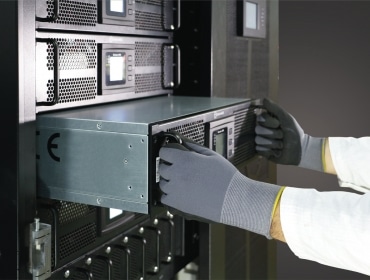

MODULTECH UPS не изисква достъп до страничната и задната част на устройството със своя оригинален и специален дизайн, капацитетът може да бъде увеличен чрез добавяне на модули лесно само с достъп отпред.
Защо модулен UPS?
Най-очевидното предимство на модулните UPS е, че те могат да достигнат по-голяма мощност на по-малка площ. В критични приложения като центрове за данни, където всеки квадратен метър е изключително важен и скъп, трябва да се постигне максимална мощност в минималното пространство, което трябва да се отдели за UPS. Модулните UPS отговарят на това изискване. Освен това, благодарение на високата си ефективност, той осигурява ниска консумация на енергия и продуктът се амортизира за кратко време.
Максимална мощност в минимално пространство
TUNCMATIK внася ново измерение в областта на непрекъсваемите токозахранващи устройства с MODULTECH. В резултат на своите проучвания TUNCMATIK разработи MODULTECH, който може да реагира бързо на нарастващите нужди от енергия в съответствие с динамичната структура на съвременния бизнес свят, осигурява максимална мощност на минимално пространство и има модулна структура с висока степен на енергоспестяване.
С MODULTECH се слага край на тромавата структура, заемана от големите UPS. С модулния UPS MODULTECH се постига максимална ефективност при минимално прекъсване, като се заема по-малко пространство.
MODULTECH; центрове за данни, ИТ зали, телекомуникации, кабелна телевизия, банки, болници, петролна и газова промишленост, университети и т.н. Той ще бъде незаменима система на места с критични проблеми с пространството.
С MODULTECH се слага край на тромавата структура, заемана от големите UPS. С модулния UPS MODULTECH се постига максимална ефективност при минимално прекъсване, като се заема по-малко пространство.
MODULTECH; центрове за данни, ИТ зали, телекомуникации, кабелна телевизия, банки, болници, петролна и газова промишленост, университети и т.н. Той ще бъде незаменима система на места с критични проблеми с пространството.
Предимства на модулното строителство:
- Бърз монтаж
- Бърза поддръжка без спиране на системата
- Ниски разходи за поддръжка
- Разширяване на капацитета с ниски разходи
- N+Y резервирана работа
- Plug and play захранващи модули
- Гъвкав мащабируем UPS шкаф
- Гъвкави мащабируеми шкафове за батерии
Тя расте заедно с вашия бизнес...
Най-подходящата архитектура за бъдещо увеличаване на капацитета.
Например, за център за данни с изискване за 240kVA, 240kVA се получават чрез използване на 8 модула по 30kVA с шкаф с капацитет 10 модула. В шкафа има два празни модулни слота. С увеличаване на натоварването на центъра за данни към шкафа могат да се добавят модули с мощност 30kVA и мощността да се увеличи до 300kVA без допълнителни инвестиции.
Разгледайте функциите
Свързване на външна батерия
Можете да удължите времето за поддръжка на продукта, като свържете външна батерия.
Високият фактор на входящата мощност
Той не води до допълнително компенсационно натоварване на мрежата. Спестява пари от сметките ви за електроенергия.
Smart Charging Technology
Тъй като зарежда батерията със специална техника за зареждане, тя удължава живота на батерията, намалява експлоатационните разходи и спестява пари.
Високият коефициент на мощност на изхода
Той осигурява 28% повече мощност на изхода си в сравнение със стандартните UPS с фактор на мощността 0,7. Поддържа повече електрически/електронни устройства.
Високопроизводителни микропроцесори
Контролната карта, управлявана от централен процесор, осигурява пълна защита, като изпълнява своевременно функциите за защита на UPS, като претоварване, късо съединение, ниско и високо напрежение и прегряване, благодарение на цифровата структура и високата скорост, като по този начин гарантира, че UPS има стабилна и надеждна структура.
Истинска синусоидална вълна на изхода
Пълна съвместимост с всички видове електрически устройства, идеалното решение за медицински и други подобни критични приложения.
Висока икономия на енергия
Благодарение на икономичния режим натоварването се захранва от вашата мрежа. Когато мрежовото напрежение надхвърли границите или бъде прекъснато, се активира Ups и захранва товара.
Студено стартиране
При липса на електрическа мрежа може да се захранва директно от батерии.
Висока онлайн производителност
Благодарение на високата си онлайн ефективност той пести енергия и намалява разходите ви за енергия.
Въведение
| Номинално напрежение | 380/400/415 VAC, (3 фази+неутрал+земя) | Обхват на напрежението | 208-478 VAC | Честотен диапазон | 40 - 70 Hz | Фактор на мощността | ≥ 0.99 | Обхват на байпасното напрежение | Максимално напрежение. 220V +25% (по избор +10%, +15%, +20%) 230V 20% (по избор +10%, +15%) 240V 15% (по избор +10%) Мин. напрежение -45% (по избор -20%, -30%) Диапазон на честотна защита. ±10% | Хармонично изкривяване (THDi) | 2% (100% нелинеен товар) | Generator login | Подкрепа |
Изход
| Изходно напрежение | 380/400/415 VAC, (3 фази+неутрал+земя) | Регулиране на напрежението | ± 1% | Фактор на мощността | 0.9/1 | Изходна честота | 1-ви режим на мрежата | Гребен фактор | 3/1 | Хармонично изкривяване (THDi) | ≤ 2% (линейно натоварване) / ≤ 5% (нелинейно натоварване) | Доходност | 95.5% |
Батерия
| Напрежение на батерията | ± 240VDC; брой батерии (по избор) | Зареждащ ток UPS шкаф | 130A (макс.) | Модул за зареждащ ток | 10A (макс.) (токът на зареждане може да се регулира в зависимост от капацитета на батерията) | Времето за архивиране зависи от капацитета на външната батерия |
Спецификации на системата
| Време за трансфер | Мрежа към батерия | Режим на претоварване на електрическата мрежа | Натоварване ≤110% | Режим на претоварване на батерията | Натоварване ≤110% | Режим на байпас при претоварване | Прекъсвач (30kVA) | Късо съединение | Наличен | Намаляване на шума | EN62040-2 съвместим | Комуникационен интерфейс | UPS шкаф |
Околна среда
| Работна температура | 0 ~ 40°C | Температура на съхранение | -25 ~ 55°C | Nem | 0 ~ 95% (без кондензация) | Работна височина | < 1500m | Ниво на шума | < 65dB |
Размери и тегло
| Размери D x W x H (mm) UPS шкаф | 860 x 1200 x 2000 | Размери D x W x H (mm) Модул | 443 x 580 x 131 (3U) | Нетно тегло (kg) UPS шкаф | 860 | Нетно тегло (kg) Модул | 35 | *По избор се предлагат 10, 15, 20 kVA | **Налични са различни размери кабини |
Индикатори и аларми
| LCD панел | Състояние на UPS, ниво на натоварване, ниво на батерията, входно/изходно напрежение, време на разреждане, състояние на неизправност | Аларма | Режим на батерията, изтощена батерия, претоварване, повреда |
Стандартни сертификати
| Сигурност | IEC/EN62040-1, IEC/EN60950-1 | EMC | IEC/EN62040-2, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8 |
